EMC电磁兼容技术赋能AI数据中心交换机

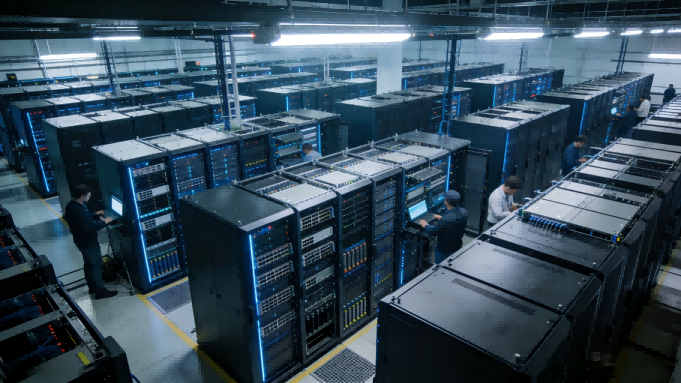

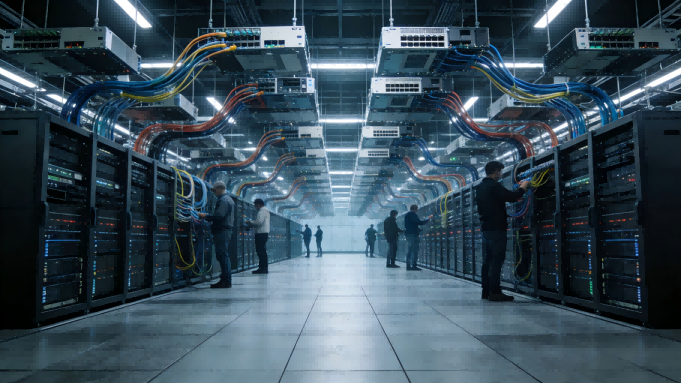

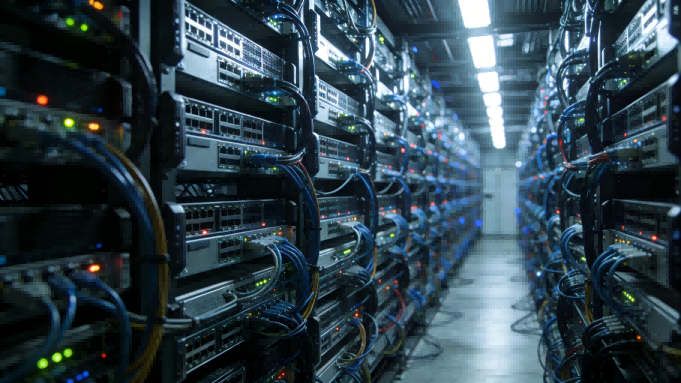

                      在AI算力驱动的超大规模数据中心内部，交换机正承受着前所未有的电磁环境压力；800G光模块的高速SerDes信号、动辄数千瓦的冗余电源系统、以及高密度板卡间的高速互联，共同构成了一个复杂的内部电磁干扰源矩阵；与此同时外部电网的波动、设备插拔产生的静电、乃至相邻机柜的辐射，都可能成为导致数据包错误、链路闪断甚至硬件永久损坏的“隐形杀手”；一次由浪涌引发的ASIC芯片失效，其代价不仅是硬件更换成本，更是以小时计的数据中心服务中断与算力损失.

首先：从传导噪声到辐射泄漏：数据中心交换机的EMC全景挑战

            数据中心交换机的电磁兼容性挑战是一个系统性工程，贯穿从电源入口到高速信号链路的每一个环节

            1.1 电源路径：噪声的源头与入口，交换机的供电系统，无论是交流（AC 100-240V）还是高压直流（HVDC 190-290V），其开关电源模块（PSU）本身就是强大的传导干扰（CE）源，产生的噪声频谱覆盖150kHz至30MHz。这些噪声若未经有效抑制，会通过电源线反向污染电网，影响同一供电回路上的其他敏感设备。更严峻的是，电源线也是外部浪涌（Surge）和电快速瞬变脉冲群（EFT）侵入设备内部的主要路径；一次由远端雷击感应或电网操作产生的数千伏浪涌，足以在瞬间击穿电源前端的整流桥和MOSFET.

            1.2 信号链路：高速与脆弱的矛盾体，这是EMC设计的核心战场，以400G/800G交换机为例，其QSFP-DD光接口、板间PCIe Gen5/6互联、DDR5内存总线，信号速率已突破100Gbps。如此高的边沿速率使得信号路径对寄生参数极度敏感，任何由静电放电（ESD）或空间耦合引入的瞬态噪声，都极易导致数据眼图闭合，产生误码；同时这些未完全屏蔽的高速差分线本身就像一根根小型天线，成为辐射发射（RE）的主要来源，可能干扰邻近的无线设备或敏感电路。RJ45管理网口、Console口等低频接口，虽然速率不高，却是人员操作时引入ESD风险的最高频点位.

            1.3 系统集成：缝隙与共振的放大器，即使每个模块单独测试通过，整机集成后仍可能面临EMC失效。金属机箱的缝隙、通风孔、光模块插拔开口处，都可能因电磁泄漏导致辐射超标；内部不同频率的噪声（如开关电源的基频与谐波、时钟晶振的倍频）在复杂腔体内可能产生谐振，在特定频点放大辐射能量；不完善的接地系统则会形成地环路，将噪声从噪声区耦合到静区.

           1.4 构建纵深防御：基于音特电子全链路防护方案的工程实践，面对多维度的EMC威胁，单一器件的防护如同孤军奋战；必须构建一个从端口到芯片、从滤波到钳位、从防静电到抗浪涌的纵深防御体系。音特电子（YINT）基于在通信与数据中心领域的深厚积累，提供了一套覆盖交换机全场景的EMI+EMS协同防护解决方案.

            第一道防线：电源入口的噪声与浪涌隔离

        电源输入端是抵御外部大型干扰的第一道关口，需要同时处理宽频带传导噪声和高能量浪涌

• 针对交流供电（AC220V）端口，推荐采用两级防护架构；前级使用如14D511K或14D561K这类高能量压敏电阻（MOV），用于吸收8/20μs波形的高达5kA的雷击浪涌能量。后级则搭配CML3225A-510T或CML3225A-101T等高性能共模扼流圈，其高阻抗特性可有效抑制共模噪声，防止开关电源的高频噪声向外传导。对于更严苛的浪涌环境，可选用2R600L系列气体放电管（GDT），提供更高的电流泄放能力.
• 针对直流供电（如DC48V）端口，特别是为PoE交换机或板卡供电的线路，防护重点在于紧凑与高效。推荐使用CMZ3225A-201T共模电感抑制噪声，同时搭配SMDJ48CA或SMAJ48CA TVS二极管阵列进行浪涌保护。TVS的纳秒级响应速度可以为后级DC-DC电路提供精准的电压钳位.

            第二道防线：高速数据接口的完整性守护

        高速信号线的防护必须在提供强大静电和浪涌泄放能力的同时，极致降低对信号完整性的影响。这要求保护器件具有极低的寄生电容和优异的箝位性能.

1. 对于25G/100G/400G以太网光接口的电气侧，其差分信号对电容极为敏感。ESDLC3V3D3B和ESDLC5V0D3B等专门为高速差分线设计的ESD保护器件，其通道电容可低至0.5pF以下，确保对112Gbps PAM4信号的影响微乎其微，同时能提供超过IEC 61000-4-2 Level 4（±8kV接触，±15kV空气放电）的静电防护能力.
2. 对于10G/25G SFP+、QSFP+等模块的I2C管理总线等低速信号线，则可选用集成度更高的多通道保护方案，如ESD0524P。它将四条数据线的保护集成于单一SOT-23封装，在节省90%以上板面积的同时，提供同样可靠的ESD防护.
3. 对于关键的RJ45管理网口或千兆电口，防护需兼顾数据对和电源（PoE）。推荐组合方案：使用CMZ2012A-900T共模电感有效抑制端口辐射发射和外部噪声侵入；数据线搭配ESDSRVLC05-4四通道TVS阵列进行ESD和浪涌保护；PoE供电线路则需额外增加如SMBJ58CA等TVS管，专门防护电源线上的浪涌冲击.

            第三道防线：板级与芯片级的精细滤波与屏蔽

        在噪声进入板卡内部后，需要通过局部滤波和屏蔽将其控制在最小范围

1. 为ASIC、CPU、DDR内存的电源轨（如：DC3.3V， DC1.8V， DC1.0V），在靠近芯片的电源引脚处，应放置如ESD3V3D3B这类小封装、低钳位的TVS器件，用于吸收芯片工作时产生的高频噪声和可能耦合进来的瞬态脉冲，防止芯片内部逻辑紊乱.
2. 在时钟电路、高速SerDes驱动器的电源入口，可选用磁珠（如PBZ1608A-102Z0T）与高频MLCC电容组成π型滤波网络，滤除特定频段的开关噪声，确保时钟信号的纯净度，这对降低整机辐射发射至关重要.
3. 系统级屏蔽要求对核心发热器件（如：交换芯片）加装带导电泡棉的屏蔽罩，并将罩体通过多点低阻抗连接至系统地主干；机箱所有缝隙应使用导电衬垫，确保屏蔽连续性.

其次，面向AI时代的交换机EMC设计范式迁移

        传统交换机的EMC设计已形成固定范式，但AI数据中心交换机带来了新的变量：功率密度激增、信号速率跃升、异构计算互联（如NVLink）引入；这要求EMC防护从“合规通过”向“性能保障”演进.

        防护器件的选型标准已从“可用”变为“最优” 例如：为800G光模块选择ESD保护器件时，仅满足IEC标准已不足够，必须基于实际112G PAM4信号的眼图模板，仿真验证保护器件在最高工作频率下的插入损耗和回波损耗影响。音特电子的ESDULC5V0D9B系列产品，凭借其业界领先的超低电容和对称的差分传输线设计，正是为此类超高速应用而生.

      电源防护需要应对更高能量的瞬时脉冲 ， AI训练集群的突发性计算负载会导致电源母线产生大幅度的瞬时电流变化（di/dt），可能诱发电压跌落和振荡。这要求电源输入端的TVS和MOV不仅要有高浪涌能力，还需具备更稳定的钳位电压（Vc）和更长的使用寿命; 5.0SMDJ系列TVS，采用先进的芯片工艺，在多次经受大浪涌冲击后，其关键参数漂移远小于行业平均水平，保障了设备在7x24小时高压运行下的长期可靠性.

       系统级EMC仿真必须前置  在PCB布局布线初期，就应导入关键防护器件（如共模电感、TVS）的SPICE模型，进行电源完整性（PI）和信号完整性（SI）的协同仿真。评估在注入EFT或Surge干扰时，防护网络的响应是否能在保护后级电路的同时，避免因电压振铃对敏感信号产生二次干扰,为所有重点型号器件提供了精准的仿真模型，助力客户在设计阶段即构建起稳固的电磁屏障.

最后行动建议：将可靠EMC设计植入产品基因

        对于正在设计下一代数据中心交换机的硬件工程师而言，EMC不应是后期整改的“补丁”，而应是贯穿产品定义、架构设计、器件选型、PCB布局到测试验证的全流程基因。建议在项目启动阶段，就建立明确的EMC设计规范，并优先将如音特电子ESDLC3V3D3B（用于高速差分线）、CMZ2012A-900T（用于接口滤波）、14D511K（用于交流电源浪涌防护）等经过大量市场验证的标杆器件，作为关键电路的保护“标配”纳入优选器件库.

        在PCB布局时，务必为这些防护器件预留最佳位置：电源端口防护器件应紧靠连接器入口布置；高速信号的ESD保护器件必须放置在连接器之后、串联耦合电容之前的黄金位置；所有保护器件的地引脚必须通过最短、最宽的路径连接到干净的低阻抗参考地平面，这是泄放能量的高速通道，其重要性不亚于器件本身.

        一个具备卓越EMC性能的数据中心交换机，是其高可用性、高可靠性的物理基石。在AI算力成为核心生产力的时代，选择像音特电子这样能够提供从器件到方案、从数据到模型全方位支持的合作伙伴，意味着为您的产品内置了应对未知电磁挑战的先天免疫力.
