48V电源系统低钳位保护方案

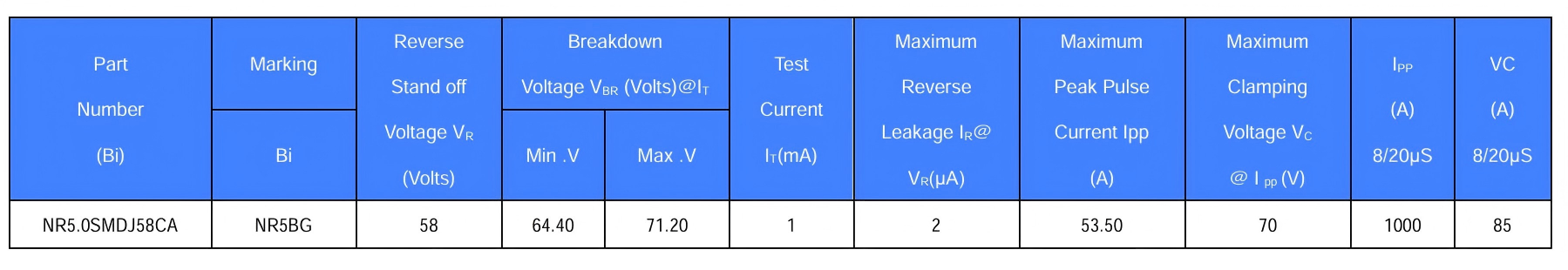

NR5.0SMDJ58CA 是一款面向 48V电源系统的低钳位 TVS 浪涌保护器件，适用于新能源汽车 48V车载电源与 PoE供电系统。该器件的设计目标并非单纯追求更高标称功率，而是在关键浪涌电流区间，将母线/供电线的钳位电压控制在更低水平，更贴近 DC-DC、电源管理芯片、PoE PSE/PD 控制器及网口保护链路的安全工作窗口，从而降低击穿、雪崩退化、EMI反复触发、复位和掉线等系统级风险。

第一部分：行业痛点

48V 新能源汽车/轻混系统：标准与真实工况“更苛刻”

在 48V电源系统中，TVS浪涌保护的设计难点不在于是否具备基础防护能力，而在于能否在真实浪涌电流条件下，将钳位电压控制在后级器件可接受的安全窗口内。

48V 车载供电正在从“局部辅助电源”走向更广泛的功率分配（轻混/新能源平台、电子助力、泵/风扇、域控制等),行业常以 LV148 作为 48V 车载电源测试与验证的基础框架,覆盖电压波动、负载突变、能量富集过压等场景。

除 OEM 私有规范外，车载电子还普遍需要考虑 ISO 16750-2（电气负载/电压应力）与 ISO 7637-2（供电线传导瞬态）等体系；在实际车辆中，电机回馈、继电器/接触器切换、线束电感与地回路不确定性，会叠加形成高 dv/dt、高 di/dt 的尖峰。

电源芯片工艺痛点：更小线宽、更薄栅氧、更高集成度让“耐压窗口更敏感”，很多失效并非当场击穿，而是栅氧应力、雪崩退化、漏电上升导致的隐性失效（效率下降、温升变大、反复复位/掉电）。

以太网 PoE 供电：同属 48V 系统，但故障形态更偏“端口与线缆”

IEEE 802.3af/at/bt 体系下，PoE 典型以 48V 为名义供电，工作电压范围常见为 44–57V，PSE/PD 需要完成检测、分类、上电与维持等流程，端口会经历热插拔、线缆充放电、外部设备接入不确定性。

工业 PoE/室外 PoE 的典型痛点来自雷击感应与远端浪涌耦合：虽然隔离变压器存在，但瞬态仍可能耦合进入系统，行业经常用 IEC 61000-4-5（1.2/50μs 电压/8/20μs 电流）等浪涌波形在系统层验证抗扰度。

传统 TVS 的矛盾：为了通用功率，钳位偏高或动态电阻偏大；在 PoE 端口浪涌电流上升阶段，受保护的 DC-DC/ 控制器端电压仍可能被抬升到危险区，导致端口掉电、握手失败、PHY 损伤或长期可靠性下降。

共同挑战：48V 系统的“安全窗口”越来越窄

无论车载 48V 还是 PoE 48V，本质上都是“高能量低电压”系统：能量通过电流快速注入，决定系统生死的往往是钳位电压（Vc）和动态响应，而不是单看标称 VRWM。

因此市场需要：在保证浪涌承受能力的同时，把关键浪涌电流条件下的钳位电压压得更低、更可预测（窗口化保护）。

第二部分:我们的器件解决思路(面向48V系统的“低钳位窗口保护”)

面向 48V电源系统的低钳位TVS 选型，应重点关注动态电阻、钳位电压以及与汽车电子保护、PoE浪涌保护场景的匹配性。

设计物料思路，是围绕 48V 系统的真实浪涌波形与被保护器件的耐压窗口，反推器件关键指标：

低动态电阻（Rdyn）优先：在浪涌电流上升阶段系统端电压近似满足 V≈VBR+I·Rdyn，Rdyn 越小在大电流下的钳位越低，越能把电压压在目标窗口。
面向系统而非单器件：同时考虑车载 LV148/ISO 7637-2/ISO 16750-2 的供电波动与瞬态特征，以及 PoE 端口的热插拔、线缆能量与 IEC 61000-4-5 类浪涌验证方法。
低钳位+易落地：在客户既有 58CA/60CA/64CA 等档位的选型习惯基础上，提供更低钳位、更贴近窗口的升级选择，降低更改成本。
可靠性导向：强调漏电控制、批次一致性与失效模式可预测性，便于车规/工规客户建立质量闭环。
