90V直流母线低钳位TVS浪涌保护方案｜120V耐压DC-DC芯片窗口保护

来源：音特电子发布日期：2026-04-23 浏览次数：12次

分享：

NR5.0SMDJ90CA 是一款针对 90V 母线系统开发的“低钳位”浪涌/瞬态保护器件，其设计目标不是单纯追求更高的峰值功率，而是在关键浪涌电流条件下，把母线钳位电压压进 120V 耐压 DC-DC 电源芯片的安全窗口附近，从而显著降低芯片击穿、栅氧应力、雪崩退化和隐性失效风险。

第一部分：行业痛点（电源芯片工艺与母线瞬态冲击）

在实际系统运行过程中，电机回馈、接触器及继电器切换、线束寄生电感以及负载突变等工况，会在母线侧持续引入瞬态冲击。这类过程通常伴随着较高的di/dt与dv/dt特性。

需要注意的是，瞬态风险并不完全取决于尖峰幅值本身。相比传统高幅值冲击，当前更具破坏性的往往是上升沿更快、能量更集中的瞬态过程。这类快速尖峰更容易作用于电源芯片内部的局部薄弱区域，从而增加器件受损风险。

在90V DC母线应用中，电源系统通常选用耐压等级为120V的DC-DC芯片，或采用内部集成高压MOSFET及整流结构的方案。该耐压水平在稳态条件下具备一定设计裕量，但在浪涌冲击条件下，其安全窗口相对有限。

当母线电压在瞬态过程中被抬升至接近或超过芯片耐压阈值时，器件将进入雪崩或过压工作区。该过程虽然不一定立即导致功能失效，但会引发持续的热应力累积，并对器件寿命产生长期影响，从而降低系统整体可靠性。

随着半导体工艺持续向更小线宽、更薄栅氧层以及更高集成度发展，器件在瞬态冲击条件下的电场分布特性发生了显著变化。局部电场集中效应更加明显，使器件对ESD及浪涌冲击更加敏感。

在这一背景下，失效模式也随之发生变化。越来越多的问题不再表现为瞬时击穿，而是以漏电流上升、效率下降、输出纹波增加以及系统间歇性复位等形式出现。这类隐性失效具有滞后性和隐蔽性，对系统长期稳定运行构成更大的挑战。

在现有设计中，传统TVS器件通常以峰值功率能力和通用性为主要设计目标，因此在钳位电压和动态电阻方面往往难以兼顾精确控制。在相同浪涌电流条件下，这类器件可能无法有效限制母线电压的上升。

结果是，母线电压仍可能被抬升至电源芯片的危险工作区间。尽管系统层面已经配置保护器件，但芯片端仍持续承受较高电压应力，实际保护效果与设计预期存在偏差。这种“保护存在但风险未消除”的情况，正是当前系统设计中的关键矛盾。

以 120V 耐压芯片为保护目标，在典型浪涌电流区间内，把钳位电压尽可能压到 120V 附近，而不是仅给出一个“标称反向工作电压”就结束。

在浪涌电流上升阶段，钳位电压由 V≈VBR+I·Rdyn 主导，Rdyn 越小，电流越大时仍能维持较低钳位。

更关注 8/20μs(电流)与 1.2/50μs(电压)组合浪涌下的钳位与失效边界,强调“系统端实际看到的电压”。

在高压母线场景，低漏电和批次一致性直接决定长期稳定性与客户体验。

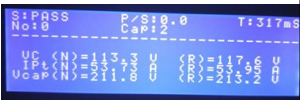

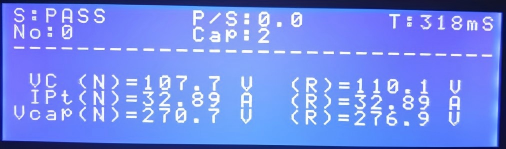

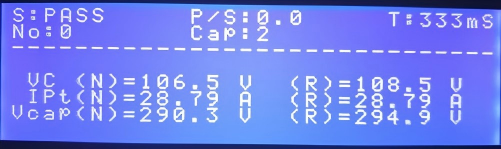

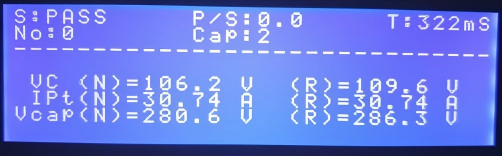

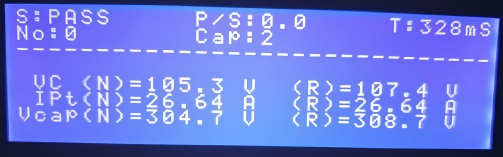

依据测试报告抓取数据，在 1.4–1.6kV 等级的 1.2/50μs & 8/20μs 浪涌冲击条件下，器件的 Vc@Ippmax。

典型落在 114–118V 区间（不同样品、不同冲击点略有差异），对应 Ippmax 约 580–680A；这一“钳位区间”正是针对 120V 耐压芯片的工程窗口设计。

该低钳位TVS器件适用于以90V DC母线为供电基础的多类系统，尤其适合对电源可靠性要求较高的应用场景。

在工业控制、伺服驱动及机器人系统中，常用于板级DC-DC电源前端保护，以降低母线瞬态对电源模块的冲击风险。在储能及电池管理系统中，可应用于90V档位母线下的DC-DC转换、电压采样及控制板供电保护环节。在车载及两轮、轻型电动平台中，可用于高压附件电源侧保护，具体应用需结合实际母线电压等级进行评估。

该方案的核心在于通过低钳位设计，将关键浪涌条件下的母线电压有效控制在120V电源芯片的耐压窗口附近，从而降低器件击穿风险以及由瞬态冲击引发的隐性失效问题。

在高浪涌电流条件下，器件仍能够维持稳定的钳位能力，减少后级电路的能量吸收压力，同时降低系统复位或异常停机的概率。相比传统TVS方案，该器件在动态响应与实际保护效果之间实现了更优平衡。

在工程实现层面，该器件与传统TVS在封装形式及布局方式上保持兼容，可直接导入至DC-DC输入端或母线分支节点，无需对现有系统架构进行大幅调整。

在实际应用中，器件应优先布置于被保护电源芯片的供电入口位置，以确保保护路径最短、寄生参数最小。PCB设计中应控制走线长度并优化回路面积，同时结合输入电容及布线阻抗管理，以抑制瞬态尖峰dv/dt。

对于存在长线束、接触器切换或电机回馈等典型浪涌源的系统，建议采用分级防护策略。可结合熔丝、PTC、串联阻抗以及共模电感等器件，实现浪涌能量逐级限制，从系统层面提升整体鲁棒性。

在验证方法上，建议采用1.2/50μs电压波形与8/20μs电流波形的组合浪涌测试，同时结合负载突变及热循环测试进行综合评估，以确保保护方案在实际工作条件下具备长期稳定性。
