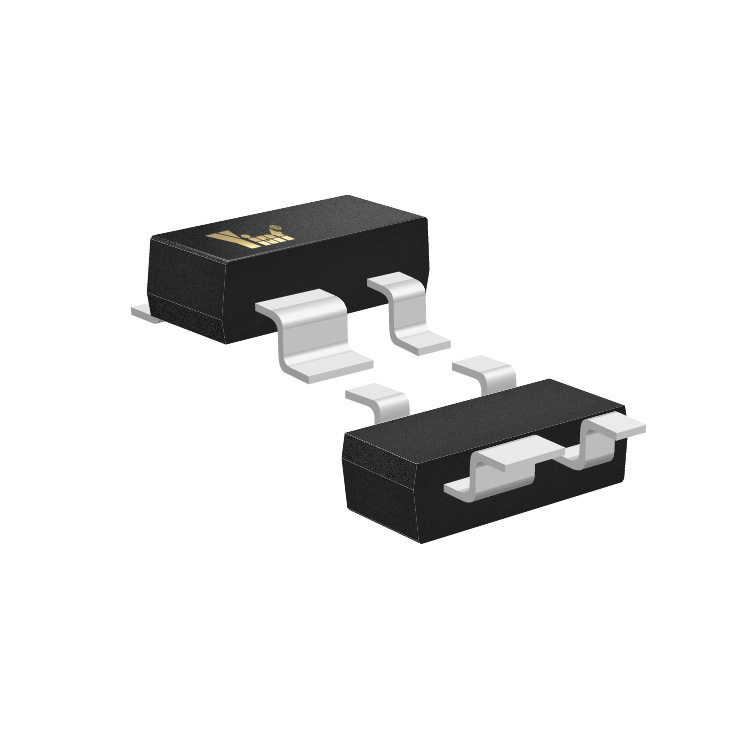

封装

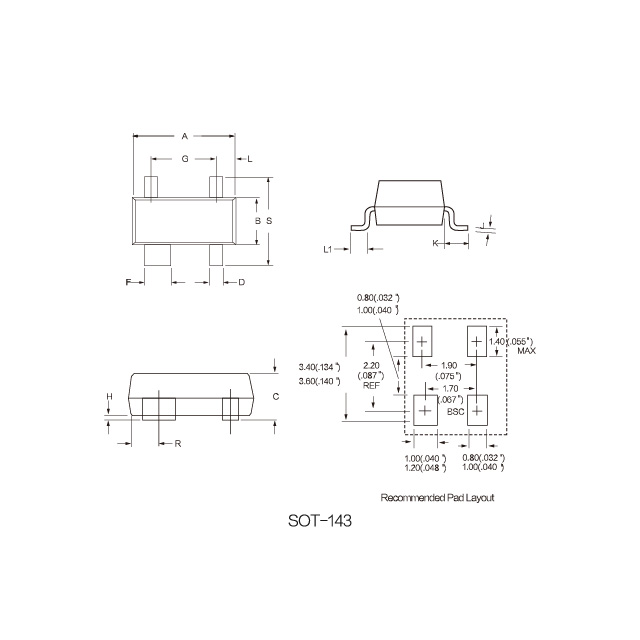

尺寸图

View

View

ESD 静电保护元件

ESDSR05

new

ESDSR05 系列稳压二极管产品，采用DO-41标准封装，由于具有稳压作用，工作在反向击穿状态时，其两端的电压是基本不变的。利用这一性质，在电路里常用于构成稳压电路。因此在很多电路当中均有应用，广泛用在稳压电源、电子点火器、直流电平平移、限幅电路、过压保护电路、补偿电路等当中。

数据手册

样品申请

产品参数

Package

SOT143

Bi-/uni-directional

UNI

Channel

2.00

Vrwm (V)

5.00

Vbr[min](V)

6.00

Vbr[max](V)

8.00

Ppk(W)

36.00

Ipp(A)

3.00

Vc@lpp [Max](V)

12.00

IR@Vrwm(μA)

1.00

@ iT (mA)

1.00

IEC 61000−4−2 VESD(Air)

15.00

IEC 61000−4−2 VESD(Contact)

10.00

C(max)(pF)

0.00

AEC-Q101 Qualified

no

Status

Active

封装信息

包装类型

贴片

包装规格

SOT-143

组件重量（克）

包装信息

卷带包装：3000个/卷
