为何车载冰箱控制器要考虑EMC电磁兼容？

第一：车载冰箱控制器的EMC挑战：从冰箱、彩电、大沙发到可靠性跨越

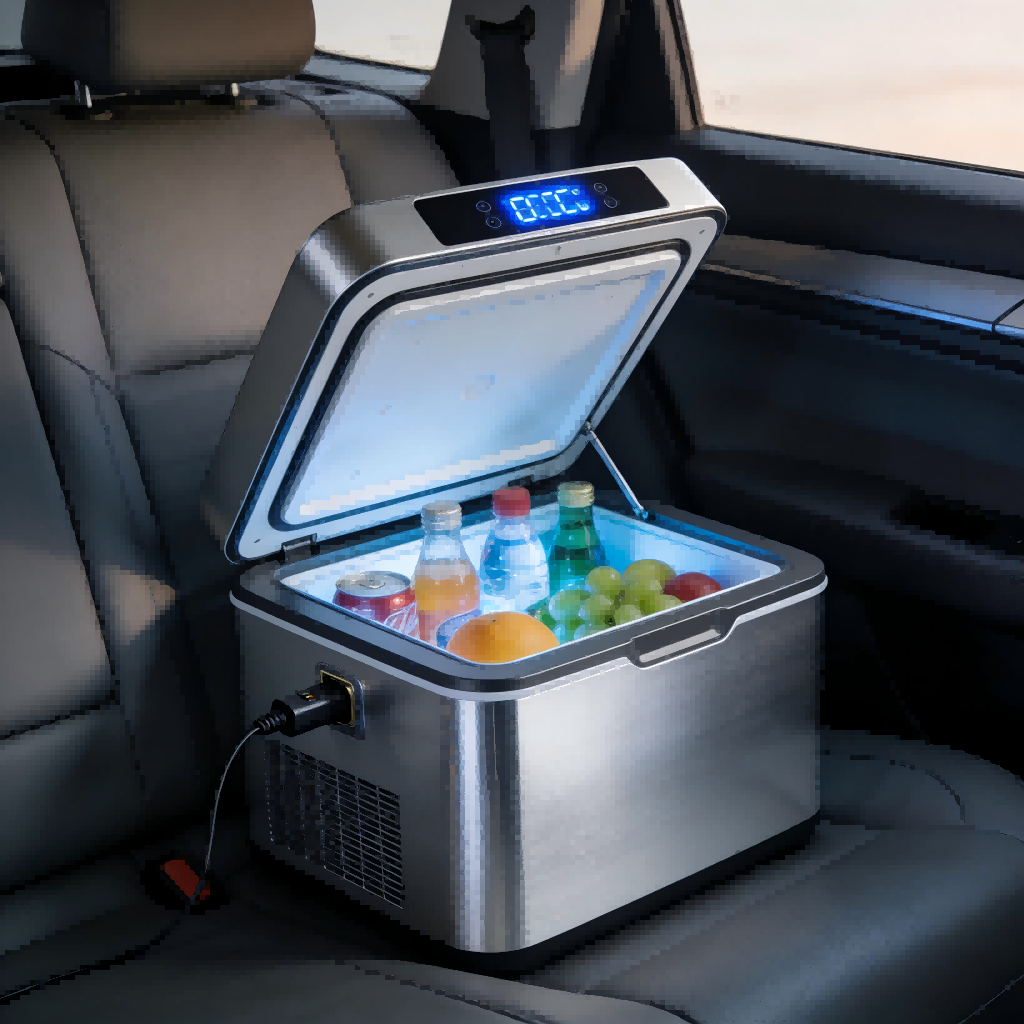

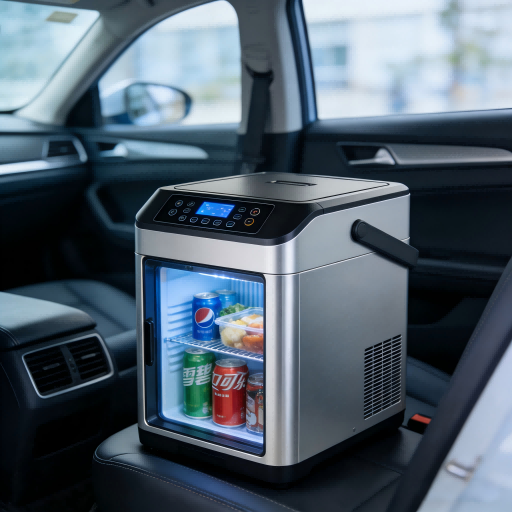

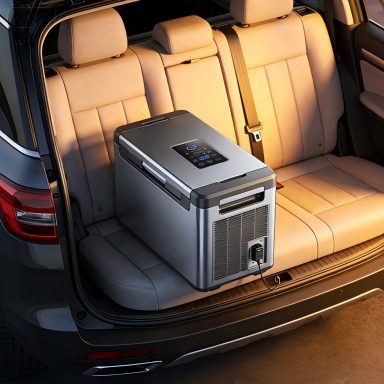

       在汽车智能化与电气化浪潮的推动下，车载冰箱已从高端选配逐渐成为提升驾乘体验的标配；其控制器作为核心大脑，不仅要精确管理压缩机启停、温度传感与用户交互，更需在严苛的车载电磁环境中稳定运行；随着车辆内部ECU数量激增、48V轻混系统普及以及大功率电机（如压缩机）的频繁开关，控制器面临的电磁兼容EMC挑战已从“潜在风险”升级为“设计刚需”；一个微小的ESD事件或电源线上的瞬态脉冲，都可能导致温控失灵、显示异常甚至控制器死机，将用户的“冰爽体验”瞬间推向系统失效的“沸点”.

第二： 深入解析车载冰箱控制器的EMC失效机理

       车载冰箱控制器通常集成了MCU、CAN/LIN通信接口、电机驱动模块、开关电源以及各类传感器接口。其EMC问题根源复杂，主要可归结为以下几类：

     2.1 传导干扰的耦合路径

     压缩机电机作为感性负载，在启停瞬间会产生极高的反电动势和电流尖峰；这些噪声会通过电源线（12V/24V）传导至控制器内部的DC-DC电源，造成电源轨波动，干扰MCU及模拟电路的正常工作，严重时可能引发闩锁效应导致永久损坏.

     2.2  辐射干扰的敏感环路

     控制器PCB上的高频时钟信号、PWM驱动信号及其回流路径若设计不当，会形成高效的天线，向外辐射噪声；同时这些敏感的信号环路也极易受到来自车载电台、GPS、甚至相邻ECU的辐射干扰，导致信号误码或采样错误.

     2.3  瞬态脉冲的直接威胁

     车辆环境充斥着ISO 7637-2标准定义的各类脉冲，如负载突降产生的抛负载脉冲（Pulse 5a/5b）；此类高压、高能量脉冲若直接侵入控制器电源端口，足以瞬间击穿首级防护器件和后续的DC-DC转换芯片.

     2.4  静电放电ESD的隐蔽破坏

     用户通过触摸屏或按键进行操作，维修人员插拔线束，都可能引入高达±15kV（接触放电）的ESD；放电电流会通过I/O端口直接注入控制器内部，对CMOS工艺的芯片造成栅氧层击穿或热损伤，这种损坏可能是隐性的，随时间推移而失效.

第三： 构建系统级EMC防护策略

       要确保车载冰箱控制器在全生命周期内的可靠性，必须采用系统级的防护思路，遵循“先防护、后滤波、再优化”的层级原则.

      3.1  端口防护与能量泄放：在所有外部连接端口（电源、通信、传感器、人机接口）入口处，部署瞬态电压抑制TVS二极管或压敏电阻MOV，用于钳位高压浪涌并泄放大部分能量；这是保护内部电路的第一道也是最重要的一道防线.

     3.2 电源完整性净化：在电源入口TVS之后，需采用π型或LC滤波网络，滤除传导噪声；对于为MCU、CAN收发器等供电的LDO或DC-DC，其输入输出端应就近布置去耦电容，形成低阻抗的本地能量池，抑制高频噪声.

     3.3  信号完整性保护：对于CAN/LIN等通信总线，除了在连接器端放置TVS进行差模保护，还应在收发器芯片引脚附近串联共模扼流圈CMC，以抑制共模噪声，提升总线抗扰度；同时信号线对地的小电容TVS或ESD保护器件，能有效吸收ESD能量.

3.4 PCB布局与接地优化：合理分区（强电、弱电、数字、模拟），确保敏感信号远离噪声源；采用单点接地或混合接地策略，避免地环路; 关键信号线应保持完整参考平面，缩短回流路径.

第四： 实战选型指南：高可靠防护方案配置

       针对车载冰箱控制器的典型工况，基于工程师们丰富的车载应用经验，提供了一系列经过市场验证的EMI+EMS全套防护方案，能够精准匹配上述防护策略.

     4.1 12V/24V直流电源输入防护

这是防护的重中之重。推荐采用“粗保护+细滤波”的两级架构

    4.1.1  第一级（粗保护/能量泄放）：针对抛负载等高压脉冲，推荐使用SM8K33CA或5.0SMDJ33CA这类通流能力高达数百安培的TVS二极管，将脉冲电压钳位在安全范围.

    4.1.2  第二级（滤波与精细保护）：在TVS之后使用CMZ1211-501T（12V系统）或PBZ2012E600Z0T（24V系统）构建滤波网络，有效抑制传导噪声; 为进一步滤除高频噪声并提供次级保护，可选用选型库内指定的SMBJ28CA或1.5KE33CA.

    4.2 CAN总线通信接口防护

车载冰箱控制器常通过CAN或LIN总线与车身网络交互

     4.2.1 对于CAN总线，推荐使用CML4532A-510T或CML3225A-510T共模扼流圈，其优异的共模抑制比能显著提升总线抗共模干扰能力；在EMS防护侧ESDLC3V3D3B是一款低电容、高集成度的TVS阵列，能为CAN_H和CAN_L提供对地及线间的双向保护，完美匹配CAN收发器3.3V的工作电压.

    4.2.2 对于LIN总线，可选用CMLA4532A-510T搭配ESD1524D3LIN专用保护器件，为单线LIN总线提供稳健保护.

    4.3  低压传感器与按键接口防护

温度传感器、灯光控制等低速数字I/O及按键接口是ESD的常见入口.

     4.3.1  针对3.3V或5V电平的GPIO，音特的ESDLC5V0D3B（适用于5V系统）和ESDLC3V3D3B（适用于3.3V系统）是理想选择；它们采用超小型封装，具有极低的钳位电压和漏电流，能有效吸收人体放电模型HBM和机器放电模型MM的ESD冲击，确保MCU I/O口安全.

     4.3.2  对于按键接口，ESD5V0D5B或ESD5V0D8B等多通道TVS阵列可以同时保护多个按键通道，节省PCB空间.

    4. 4   电机驱动端防护（可选）

      若控制器直接驱动压缩机电机，在电机驱动MOSFET的漏极（连接电机端）对地并联一个如: SMAJ48CA的TVS，可以吸收电机反电动势产生的电压尖峰，保护MOSFET不被击穿.

      总之：通过以上针对性选型，音特电子的方案能够帮助设计工程师构建一个从端口到芯片、从电源到信号的完整防护网，确保车载冰箱控制器轻松通过ISO 7637、ISO 16750以及CISPR 25等严苛的车规级EMC测试，实现从“冰点”稳定性到“沸点”可靠性的全面跨越.

参考资料: ISO 7637-2, ISO 16750-2, CISPR 25, IEC 61000-4-2
