数字X射线机的EMC电磁兼容标准及解决方案

第一，数字X射线机的市场现状与设计趋势

现代医疗影像设备正朝着数字化、高集成度和网络化方向飞速发展，数字X射线机DR作为核心诊断工具，其内部集成了高压发生器、精密探测器、高速数据采集与传输系统以及复杂的控制单元；这种高度复杂的电子系统在有限空间内共存，使得设备自身既是潜在的强电磁干扰源，又是对电磁干扰极为敏感的目标；因此，电磁兼容EMC性能已从一项合规性要求，跃升为决定设备可靠性、图像质量和长期稳定性的核心技术指标；全球主要市场，包括中国、欧盟和美国，均对医疗设备强制执行严格的EMC标准，任何不达标都意味着产品无法上市销售.

第二，研发工程师面临的EMC/ESD难题

数字X射线机的EMC设计挑战是多维且严峻的；其核心痛点在于高压脉冲工作与低压敏感电路共存的矛盾；高压发生器在曝光瞬间产生高达数十千伏的脉冲，伴随强烈的瞬态电磁辐射和传导干扰，极易通过空间耦合或电源线串扰至低压的数字电路和探测器，导致图像出现伪影、数据丢包甚至系统死机；同时，设备频繁与人体接触，操作面板、脚踏开关、数据接口等位置极易引入人体静电放电ESD，直接威胁到接口芯片的安全；此外，设备需要连接医院网络进行数据传输，RJ45等通讯接口必须抵御来自电网的浪涌冲击和快速瞬变脉冲群EFT干扰，确保数据传输的连续性和准确性；这些干扰的频谱宽、能量高，要求防护方案必须在极宽的频带内有效，且不能影响高速数据信号的完整性，这对防护器件的选型提出了苛刻要求.

第三，高效的电路防护方案设计

解决数字X射线机的EMC问题，必须采用系统级的防护策略，遵循“分区防护、多级滤波、低阻抗接地”的原则；首先，应对设备进行清晰的EMC区域划分，将高压、低压、数字、模拟及接口部分进行物理和电气隔离；对于电源输入端口，这是外部干扰侵入的主要通道，必须设置第一级粗保护和第二级细保护；粗保护采用气体放电管GDT或压敏电阻MOV，用于泄放雷击等大能量浪涌；细保护则采用TVS二极管，用于钳位后续的残压和快速瞬变干扰；对于内部关键的直流电源线路，如为探测器、FPGA、ADC供电的DC3.3V、DC5V、DC12V、DC24V线路，需在靠近IC电源引脚处部署低电容的TVS阵列或专用电源线ESD保护器件，以吸收内部开关噪声和耦合干扰；对于所有对外接口，包括操作面板的按键、USB数据接口、RJ45网络口以及可能的LVDS显示接口，必须集成针对性的信号线保护器件，其核心是选择具有超低钳位电压和极低寄生电容的TVS阵列，确保在泄放ESD电流的同时，对高速信号的眼图影响最小.

第四，实战选型指南

针对数字X射线机严苛的工况，音特电子YINT提供的全套电路保护方案能够精准匹配各环节需求，实现从端口到芯片级的全方位防护；在交流电源输入端，针对AC220V线路，推荐使用音特电子的2R600L系列气体放电管搭配14D511K或14D561K压敏电阻组合，构成前级泄放通路，可有效抵御标准要求的5KA浪涌冲击；对于设备内部关键的直流电源总线，例如为控制系统供电的DC24V线路，推荐使用共模电感抑制传导干扰，并搭配SMDJ24CA TVS二极管进行瞬态电压钳位；为精密模拟电路和数字核心供电的DC5V和DC3.3V线路，则必须选用低钳位电压的ESD保护器件，如ESDLC3V3D3B等，直接放置在芯片电源引脚附近；在数据与通讯接口方面，设备联网必需的RJ45-1G接口，推荐使用共模扼流圈来抑制差分信号上的共模噪声，同时每个数据线对地部署ESDLC3V3D3B TVS阵列，提供高达IEC 61000-4-2 Level 4的ESD防护；用于数据传输或设备调试的USB2.0/3.0接口，可选用滤波器与ESDLC5V0D8B等保护器件的组合，确保高速数据传输的完整性不受ESD事件影响；对于高分辨率显示器连接的LVDS或DP接口，则需要CMZ2012A-900T磁珠与ESDLLC5V0D8BH这类超低电容TVS阵列配合，在提供强效保护的同时，将信号失真降至最低.

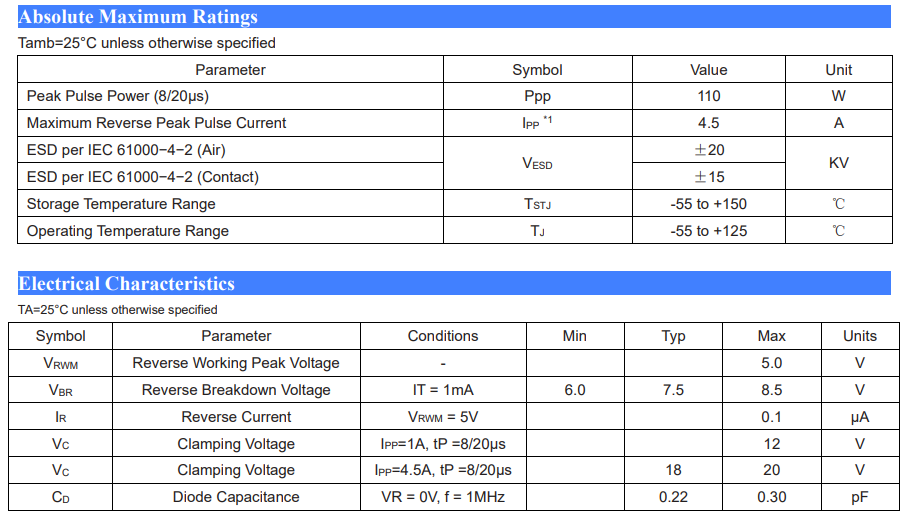

ESDLLC5V0D8BH

第五，总结与建议,

数字X射线机的EMC设计是一项贯穿产品开发始终的系统工程，绝非后期简单的“整改”可以解决；成功的核心在于前期规划时就将EMC防护作为架构设计的一部分，并基于准确的干扰源和敏感度分析，进行针对性的器件选型和PCB布局布线；音特电子YINT丰富的产品线，从交流电源保护的大通流器件，到直流线路的TVS，再到高速数据接口的超低电容保护阵列，为工程师提供了完整且可靠的解决方案库；建议研发团队在项目初期就参考IEC 60601-1-2等医疗设备EMC标准进行设计，并利用YINT的典型应用方案作为基准，通过预兼容测试及早发现问题并优化，从而高效地打造出既符合法规要求又具备卓越可靠性的高端医疗设备.

参考资料

IEC 60601-1-2, IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5, GB/T 18268.1, YY 0505
