概述应用框图其他相关

运动控制系统变频器

变频器是工业能源管理与精密动力控制的基石，通过改变电源频率实现对电机的无级调速。针对整流侧面临的电网高能瞬态浪涌，以及逆变侧 IGBT 在高频开关动作时产生的极端电压尖峰 (dv/dt)，我们提供了大通流量压敏电阻 (MOV) 与高性能缓冲电路 (Snubber) 保护方案。这些方案能够有效吸收电机反向电动势释放的能量，抑制谐波干扰对控制逻辑的污染，确保变频器在大惯性负载、频繁启停及电网质量不稳的工况下，依然能保持高效的能量转换与长效的运行寿命。

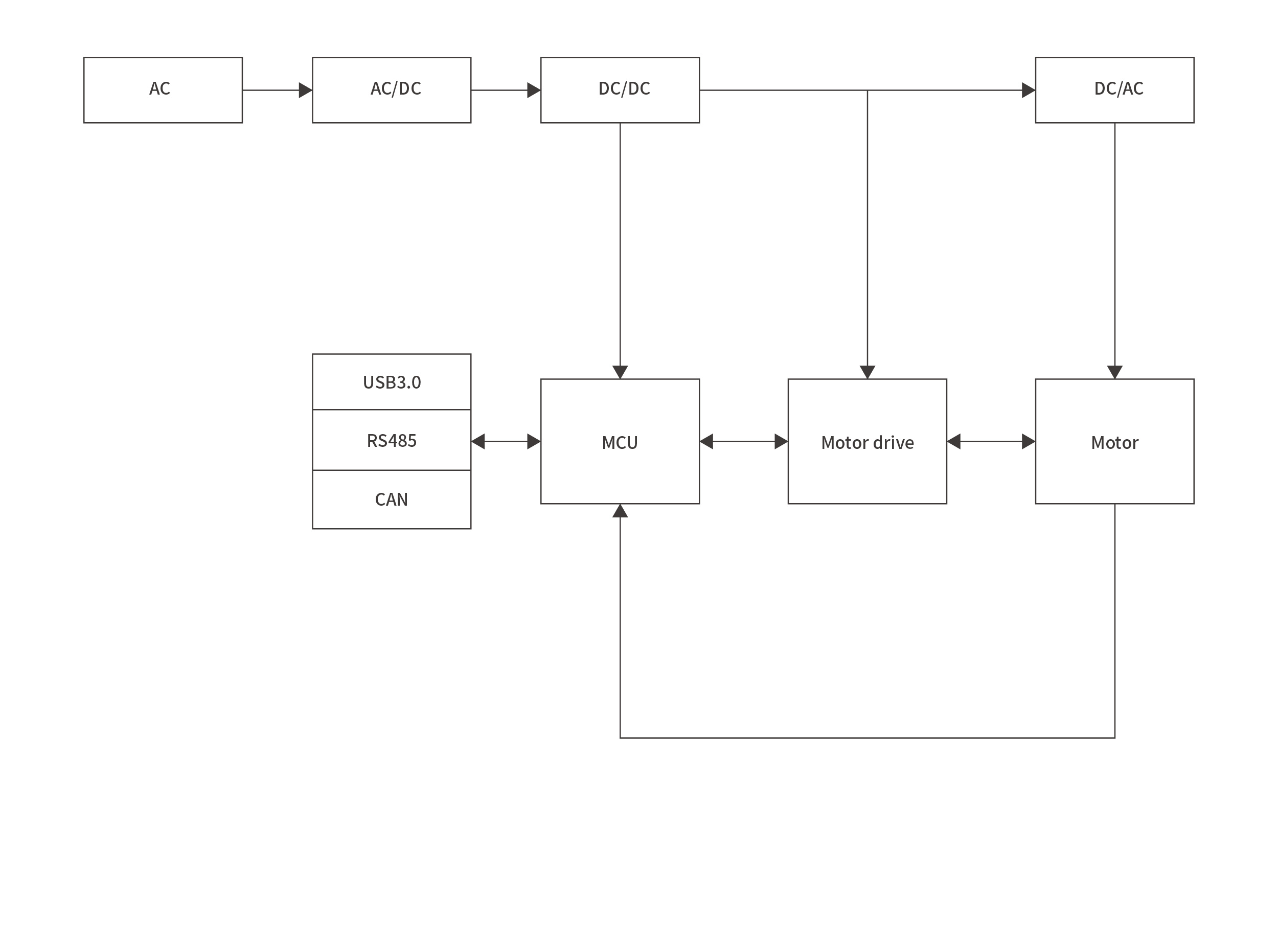

应用框图

查找适用于您系统的产品和参考设计

产品

技术文档

Esd 静电保护元件 (2)

ESDLC5V0D8B

-- 双向 3.5 pF、5 V、±25 kV ESD 保护二极管，采用超小型 DFN1006 封装

ESD0524P

-- 用于超高速接口的 4 通道、0.35pF、±15kV 静电保护 ESD 保护二极管阵列

Tvs 瞬态抑制二极管 (1)

Common mode inductor 共模滤波电感 (1)

Esd 静电保护元件 (1)

ESD5V0APB

-- 具有 ±30kV ESD 保护功能的汽车级、双通道、5V 低电容瞬态电压抑制 (TVS) 二极管阵列

Ferrite beads 磁珠 (1)

Tvs 瞬态抑制二极管 (1)

Common mode inductor 共模滤波电感 (1)

Esd 静电保护元件 (1)

ESD24VAPB

-- 具有 ±30kV ESD 保护功能的汽车级、双通道、24V CAN 总线瞬态电压抑制 (TVS) 二极管阵列

Common mode inductor 共模滤波电感 (1)

Ferrite beads 磁珠 (1)

Gdt 气体放电管 (2)

2R600L-5.5×6

-- 2R600L-5.5×6：双电极、600V、5kA、≤1pF 气体放电管 (GDT)，用于通信与电源保护

2R600L-8×6

-- 双电极、600V、10kA、≤1pF 气体放电管 (GDT)，用于通信与电源保护

Mov 压敏电阻 (2)

Gdt 气体放电管 (3)

3R090L-5×7.6

-- 90V、≤1pF、5kA 三电极气体放电管，专为通信线路和数据接口提供高能量浪涌与雷击防护，适合对低电容和高可靠性有要求的应用场景。

3R090L-6×8

-- 90V、≤1pF、10kA 三电极气体放电管（GDT），适用于通信线路、宽带设备及低压信号接口的浪涌、雷击和瞬态过电压保护

3R090L-8×10

-- 90V、≤1pF、10kA 三电极气体放电管（GDT），适用于通信线路、宽带设备及低压信号接口的浪涌、雷击和瞬态过电压保护

Tvs 瞬态抑制二极管 (2)

Common mode inductor 共模滤波电感 (1)
