眼科OCT,为什么眼科OCT考虑EMC电磁兼容？

第一，眼科OCT设备面临日益严峻的电磁兼容挑战

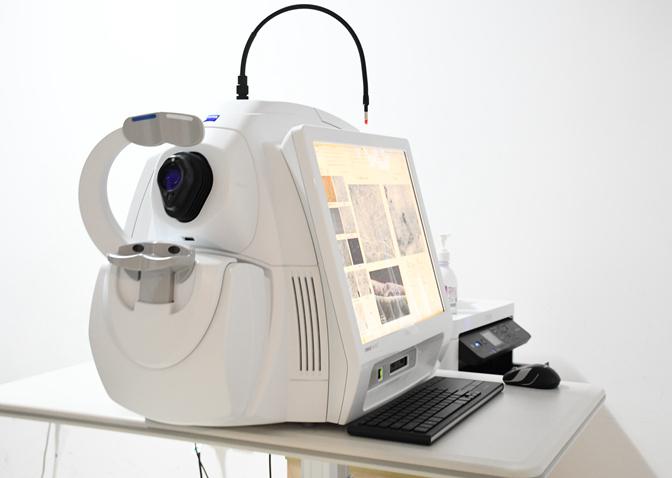

作为精密的光学相干断层扫描设备，现代眼科OCT集成了高速扫描光源、高灵敏度光电探测器、精密运动控制单元以及高速数据采集与处理系统。其工作频率覆盖从低频的电机控制到高频的激光调制与数据通信，这使得设备内部成为一个复杂的电磁环境。在医疗诊断场景中，OCT设备不仅需要自身稳定运行，还必须确保不对周边其他敏感的医疗电子设备如心电图机、监护仪等产生电磁干扰，同时也要能抵御来自外部电网、空间辐射以及操作过程中产生的静电放电等干扰。因此，电磁兼容EMC设计已从一项合规性要求，转变为决定设备可靠性、测量精度和市场竞争力的核心技术指标。

第二，眼科OCT研发中的核心EMC痛点与失效机理

硬件工程师在设计时主要面临三大挑战。其一是信号完整性与抗干扰能力的矛盾。OCT的核心信号链，尤其是从探测器输出的微弱模拟信号以及高速数字接口如USB3.0或千兆以太网，对寄生电容极其敏感。若防护器件的电容值过高，会严重衰减高频信号，导致图像分辨率下降或数据传输错误。其二是复杂电源系统的浪涌威胁。设备内部通常包含多路交直流电源转换模块，如24V、12V、5V、3.3V等，为激光器、扫描振镜、主板和显示屏供电。这些电源线路在开关机、连接外部设备或遭遇电网波动时，极易引入浪涌脉冲，可能损坏昂贵的核心光学部件或主控芯片。其三是人体静电放电ESD风险。在临床操作中，医护人员或患者接触设备外壳、按键、触摸屏或数据接口时，可能引入高达数kV的静电，若防护不足，静电能量会直接耦合至内部电路，造成集成电路IC的栅氧层击穿或热失效，导致设备功能异常或永久损坏。

第三，构建系统级EMC防护策略是保障OCT可靠性的关键

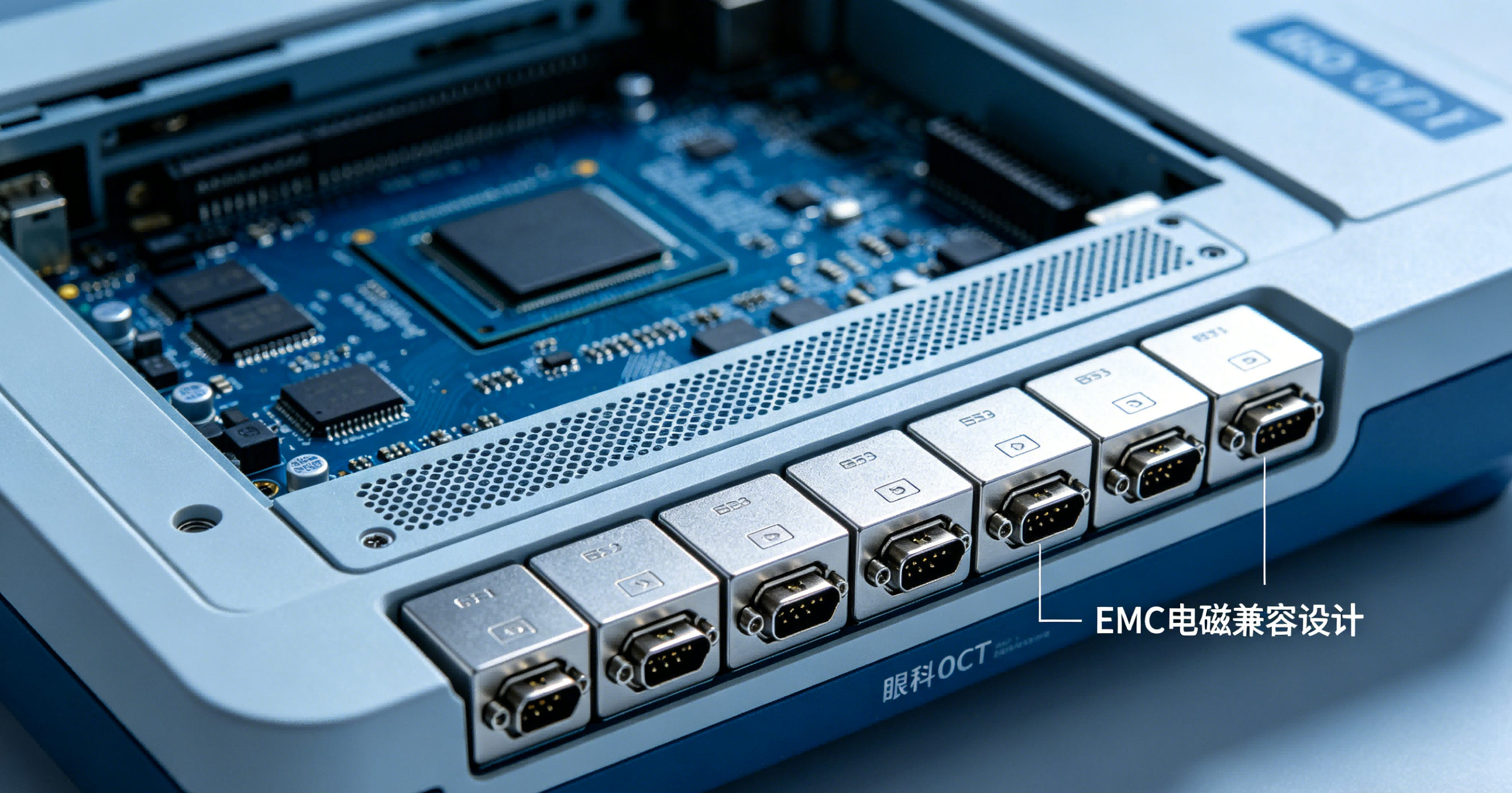

有效的防护并非简单堆砌器件，而需遵循“分区-分级”的系统设计思路。首先，应对设备进行清晰的EMC区域划分，将电源输入端口、高速数据端口、低速控制接口及内部敏感电路区隔开来。针对电源端口，应采用多级防护拓扑，例如在交流输入端使用压敏电阻MOV或气体放电管GDT进行初级粗保护，吸收大部分能量；在直流二次侧则使用响应更快的瞬态电压抑制二极管TVS进行精细钳位。针对高速数据接口，选型核心在于寻找超低电容的ESD保护器件，将其并联在信号线与地之间，确保在纳秒级时间内将静电电压钳位至安全水平，同时其皮法级的电容对信号眼图影响可忽略不计。此外，良好的PCB布局，如缩短防护器件引线、设置干净的地平面以及为敏感电路提供屏蔽，同样是实现优秀EMC性能不可或缺的环节。

第四，针对眼科OCT的典型防护器件选型参考

基于上述策略，针对关键端口推荐以下经过验证的防护方案组合。对于设备外部交流220V电源输入口，面临雷击或电网操作浪涌风险，推荐采用如20D561K这类通流能力强的压敏电阻作为第一级防护，或直接选用集成化的电源防雷模块SPD DA230-5K0-A，以满足IEC61000-4-5等标准中对浪涌抗扰度的要求。对于内部关键的24V直流电源总线，其为扫描电机和部分板卡供电，推荐使用CMZ7060A-701T共模电感滤除电源线上的高频共模噪声，同时搭配如SMDJ24CA或1.5KE35CA这类TVS二极管，为后级电路提供可靠的过压保护。对于至关重要的高速数据传输接口，例如用于连接电脑的USB3.0或用于图像传输的千兆以太网RJ45接口，信号完整性至关重要。推荐在USB3.0的差分数据线上使用CMZ2012A-900T磁珠抑制高频EMI噪声，并并联NRESDLLC5V0D25B这类超低电容ESD保护器件。对于RJ45千兆网口，则可采用CMZ2012A-900T或CMZ4532A-900T磁珠，配合ESDLC3V3D3B或ESDSLVU2.8-4等多通道ESD保护阵列，实现对四对差分线的全面防护，确保网络通信稳定。对于设备前面板的按键、触摸屏等用户交互接口，可选用ESD5V0D8B或ESDLC5V0D9B等封装小巧、响应迅速的ESD保护器件，直接安装在接口连接器附近。

第五，总结与建议

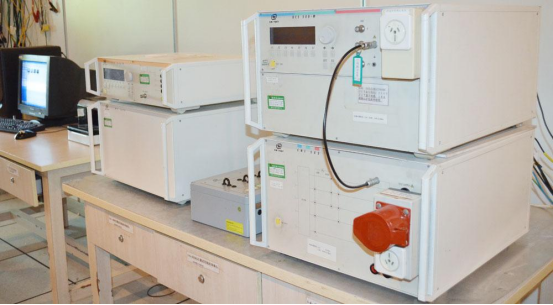

眼科OCT设备的EMC设计是一项贯穿产品生命周期的系统工程。成功的防护方案始于对设备应用场景和潜在威胁的深刻理解，成于精细的电路设计与恰当的器件选型。工程师应在设计初期就将EMC纳入考量，采用系统化的防护架构，并为关键接口和电源路径预留防护器件位置。在器件选型时，务必平衡防护性能与信号完整性，优先选择低电容、快响应、高可靠性的产品。对于文中提及的典型方案，可根据具体设计参数进行微调。建议在原型机阶段进行充分的预兼容测试，以便及早发现问题并优化方案，从而确保最终产品能够稳定、精准地服务于临床诊断，顺利通过国内外严格的医疗器械EMC认证。

参考资料IEC 60601-1-2, GB/T 18268.1, IEC 61000-4-2, IEC 61000-4-5, ISO 14971
