基于NRESDTLC5V0D8B高性能ESG信号保护设计
来源:音特电子 发布日期:2025-12-07 浏览次数:111次
分享:

1. 医用监护仪ECG信号通路的静电放电防护需求分析

  • 医用监护仪的心电图(Electrocardiogram, ECG)信号通路负责采集、放大和处理源自患者体表的微弱生物电信号
  • 典型ECG信号幅度范围为0.5mV至5mV,频率成分集中于0.05Hz至150Hz,该通路前端通常包含高输入阻抗(>100MΩ)仪表放大器、右腿驱动(Right Leg Drive, RLD)电路及多级滤波网络
  • 由于直接与人体接触,ECG导联接口必须符合IEC 60601-1-2(医用电气设备电磁兼容性)及IEC 61000-4-2(静电放电抗扰度)标准,要求能够承受接触放电±8kV及空气放电±15kV的瞬态电压冲击

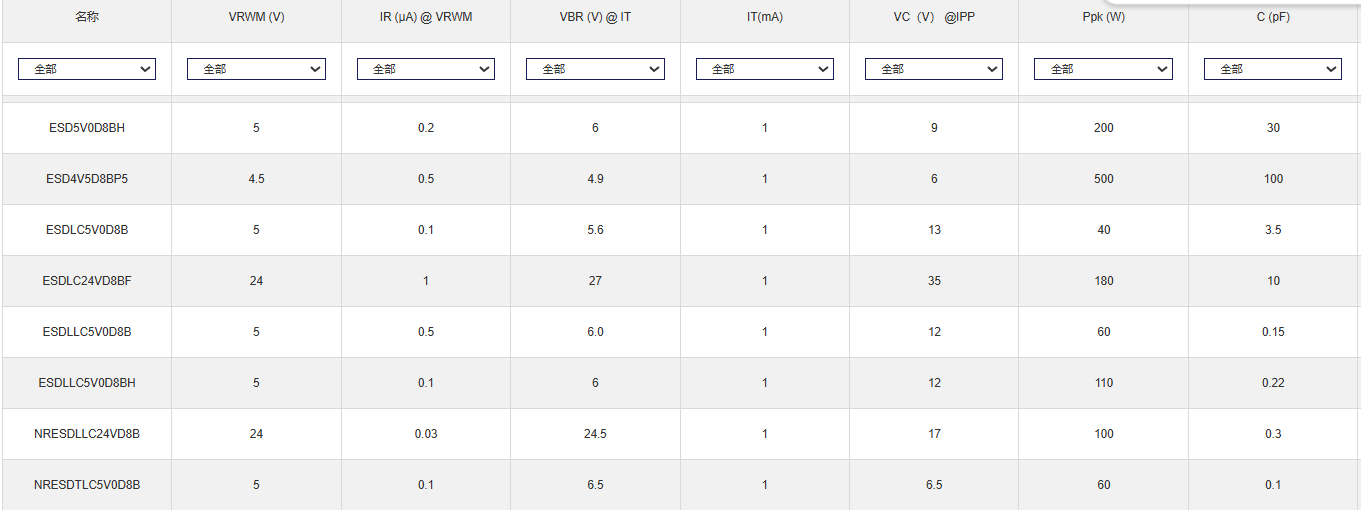

  • 传统防护方案采用多层压敏电阻(MLV)或瞬态电压抑制二极管(TVS),但其固有寄生电容(通常>10pF)会与前端放大器的输入阻抗构成低通滤波器,导致ECG信号高频成分衰减,影响波形保真度与诊断准确性blobid2.jpg

2. NRESDTLC5V0D8B器件电气特性

NRESDTLC5V0D8B是一款采用先进硅半导体工艺制造的集成化双向静电保护二极管

核心电气参数包括:

  • 反向截止电压(Working Voltage, VRWM)为5.0V±5%,符合ECG信号调理电路常见的±2.5V至±5V供电范围
  • 钳位电压(Clamping Voltage, VC)在8A脉冲电流(IPP)下典型值为9.5V,确保瞬态能量被快速分流至地平面
  • 关键参数寄生电容(CD)低至0.15pF(测试条件:1MHz, 0V偏压),该值比传统TVS器件低1-2个数量级
  • 器件采用DFN1006(1.0mm × 0.6mm)封装,占板面积仅0.6mm²,符合医疗设备小型化趋势
  • 内部结构为背对背(Back-to-Back)齐纳二极管对称布局,实现双向电压钳位,无需考虑极性连接,简化PCB布局与装配流程

3. 低寄生电容对ECG信号完整性的影响机理

    3.1  ECG信号通路的输入等效电路可建模为信号源阻抗ZS(人体-电极接触阻抗,约10kΩ至100kΩ)、保护器件寄生电容CD与放大器输入电容CIN的并联网络

    3.2  该网络传递函数H(s) = 1 / (1 + s·RS·(CD + CIN)),其中s为复频率变量

    3.3   当CD=0.15pF,CIN=5pF,RS=50kΩ时,系统-3dB截止频率fc = 1/(2π·RS·(CD+CIN)) ≈ 618kHz,远高于ECG信号最高频率150Hz

    3.4   采用CD=10pF的传统TVS,fc将降至约309kHz,虽仍高于150Hz,但相位延迟与群延迟变化可能影响多通道ECG的同步性

    3.5  低CD可减少交流耦合电路中高通滤波器截止频率的偏移,确保0.05Hz以下基线漂移被有效抑制

4. 在ECG前端电路中的布局与接地策略

    4.1  推荐将NRESDTLC5V0D8B置于ECG导联连接器之后、仪表放大器输入引脚之前的信号路径上,采用对称布局以保持共模抑制比(CMRR)

    4.2  每个差分输入通道(如RA, LA, LL)需独立配置保护器件,右腿驱动反馈路径亦需单独保护

    4.3  PCB布线应遵循:保护器件接地引脚通过最短路径(<2mm)连接至低阻抗接地层,该接地层需与数字地通过磁珠或0Ω电阻单点连接,避免瞬态电流污染模拟参考地

    4.4  电源轨(+5V/-5V)应配置去耦电容(100nF陶瓷电容并联10μF钽电容),防止ESD事件引起电源扰动。器件工作温度范围-55°C至+125°C,满足医用环境(通常要求0°C至40°C)的可靠性余量

5. 扩展应用:2.4GHz无线监护设备的射频天线端口保护

  1. 基于NRESDTLC5V0D8B同样适用于医用监护仪集成无线传输模块(如蓝牙/BLE、Wi-Fi)的2.4GHz天线端口ESD防护
  2. 在射频系统中,保护器件并联于天线馈线与地之间,其电容CD与天线阻抗(通常50Ω)构成高通网络
  3. 插入损耗(Insertion Loss, IL)可由公式IL(dB) = 10·log10(1 + (ω·CD·Z0)2)估算,其中ω=2πf,Z0=50Ω
  4. 在f=2.4GHz时,CD=0.15pF对应的理论插入损耗仅为0.017dB,对天线电压驻波比(VSWR)影响可忽略不计(典型值<1.05:1)
  5. NRESDTLC5V0D8B可承受IEC 61000-4-2 Level 4(接触放电±8kV)的重复冲击,确保无线链路在医疗环境中的连续稳定性

6. 测试验证与合规性考量

  •       采用符合IEC 61000-4-2标准的ESD模拟器对集成NRESDTLC5V0D8B的ECG原型机进行测试

测试配置:

  •       接触放电±2kV、±4kV、±8kV,施加于所有导联接口及设备外壳
  •       监测指标包括:ECG输出波形失真度(THD < 1%)、共模抑制比(CMRR > 100dB @ 50Hz)、基线恢复时间(<200ms post-ESD)
  •       需进行射频性能验证:使用矢量网络分析仪测量2.4GHz天线端口在保护器件接入前后的S11参数,确保回波损耗优于-10dB
  •       设计需通过医疗器械质量管理体系(ISO 13485)认证,并满足FDA 510(k)或CE Mark的电磁兼容性(EMC)要求

结论:NRESDTLC5V0D8B凭借0.15pF超低寄生电容、5V工作电压及DFN1006微型封装,为医用监护仪ECG信号通路提供了高保真、高可靠的静电防护解决方案
