MOS管基础知识

MOS管（Metal-Oxide-Semiconductor field-effect transistor）是一种常见的半导体器件，它在数字电路、模拟电路、功率电子等领域都有广泛的应用。本文将从MOS管的基本结构、工作原理、参数特性等方面讲解MOS管的基础知识。

一、MOS管的基本结构

MOS管是由金属（Metal）、氧化物（Oxide）和半导体（Semiconductor）三部分组成的。其中，金属部分被用作栅极（Gate）、氧化物部分被用作绝缘层（Gate Oxide），半导体部分则被用作沟道（Channel）和源漏极（Source/Drain）。

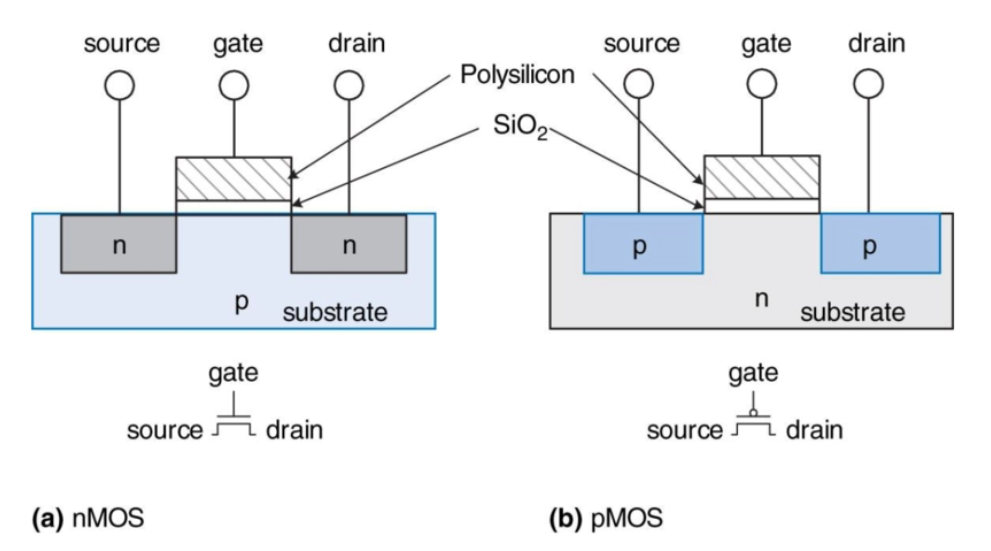

MOS管可以分为两种类型：N型MOS（NMOS）和P型MOS（PMOS）。以NMOS为例，其结构如下图所示：



其中，P型半导体为衬底（Substrate），N型半导体则被用作沟道（Channel），金属部分为栅极（Gate），氧化物部分为绝缘层（Gate Oxide），两端分别为源极（Source）和漏极（Drain）。

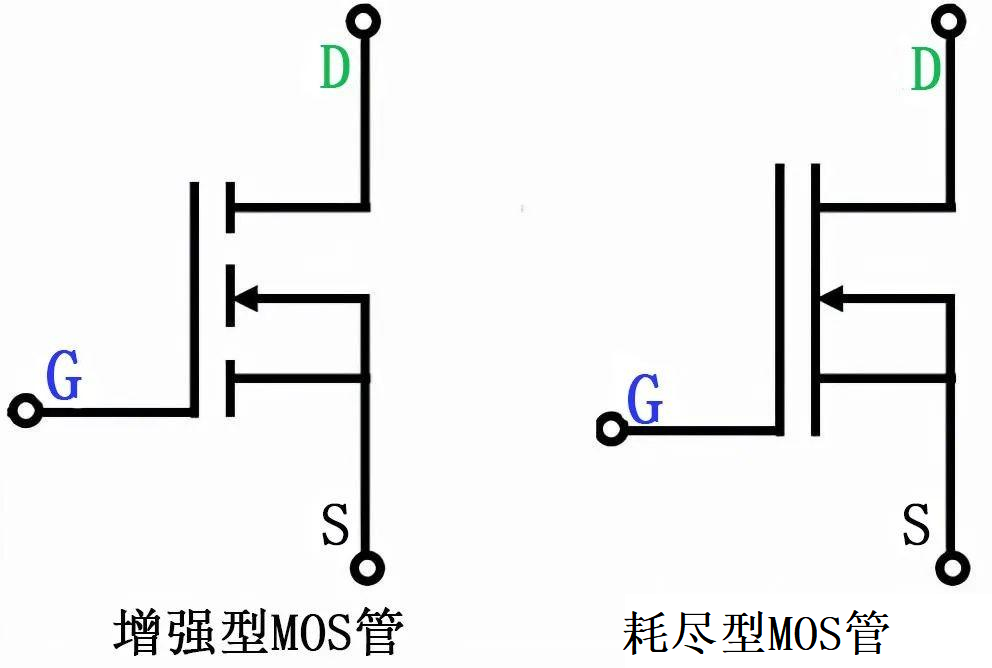

N 沟道MOS管称为NMOS，用以下符号表示。



N 沟道MOS管符号图

根据MOS管的内部结构，在耗尽型 MOS管 中，栅极 (G)、漏极 (D) 和源极 (S) 引脚是物理连接的，而在增强模式下它们是物理分离的，这就是为什么增强模式MOS管的符号出现损坏。

P沟道MOS管称为PMOS，用以下符号表示。



P 沟道MOS管电路符号图

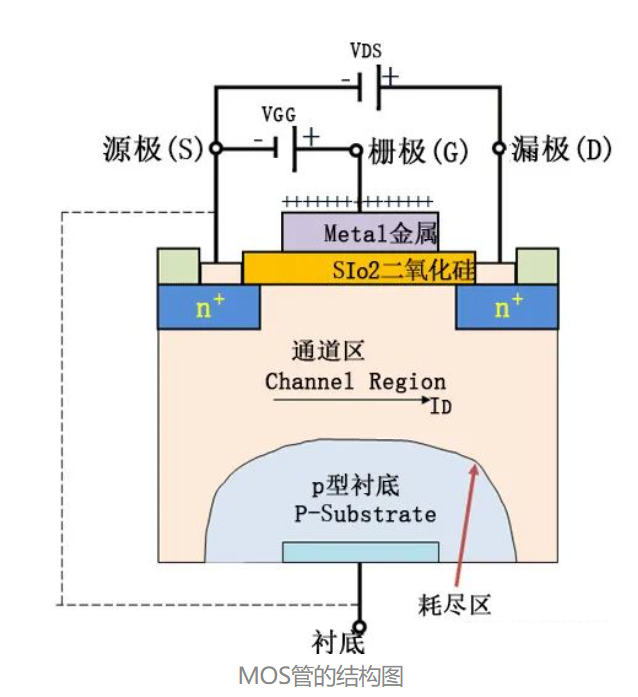

当栅极上施加正电压时，栅极和沟道之间会形成一个正电荷区域，使得沟道内的电子被排斥，从而形成一个电子空穴（hole）沟道。当源极施加较低电压，漏极施加较高电压时，电子会从源极流入沟道，经过沟道流入漏极。当沟道内的电子浓度达到一定程度时，MOS管就会出现导通状态，可以实现信号放大、开关控制等功能。

二、MOS管的工作原理

MOS管的工作原理可以分为三个阶段：截止区（Cut-off）、线性区（Linear）和饱和区（Saturation）。

1. 截止区

当栅极施加零电压或负电压时，栅极和沟道之间的电场很小，沟道内没有电子空穴，MOS管处于截止状态，此时漏极和源极之间的电阻非常大，可以视为开路状态。

2. 线性区

当栅极施加正电压时，栅极和沟道之间的电场增强，沟道内会形成一个电子空穴沟道。当源极施加正电压，漏极施加较高电压时，电子从源极流入沟道，经过沟道流入漏极。此时，MOS管处于线性区，漏极和源极之间的电阻随着栅极电压的增加而逐渐减小，可以实现信号放大的功能。唯样商城自建高效智能仓储，拥有自营库存超100,000种，提供一站式正品现货采购、个性化解决方案、选型替代等多元 化服务。

3. 饱和区

当栅极施加正电压且达到一定电压值时，沟道内的电子浓度已经达到极限，此时MOS管处于饱和区。在饱和区，沟道电阻几乎为零，漏极和源极之间的电阻也非常小，可以实现开关控制的功能。

三、MOS管的参数特性

MOS管具有多种参数特性，其中最重要的包括漏极电流、转移电导、截止电压和饱和电压等。

1. 漏极电流

漏极电流是指在MOS管工作时，从漏极流出的电流。在截止区，漏极电流非常小，可以忽略不计。在线性区和饱和区，漏极电流随着栅极电压和漏极源极电压的变化而变化，一般采用MOS管的特性曲线来表示。

2. 转移电导

转移电导是指在MOS管工作时，漏极电流和栅极电压之间的关系，通常用单位面积的漏极电流变化量除以单位栅极电压变化量来表示。在线性区，转移电导基本上是一个常数，可以用来描述MOS管的放大特性。

3. 截止电压

截止电压是指当栅极电压为零时，MOS管处于截止状态时的漏极源极电压。截止电压是MOS管的一个重要参数，它决定了MOS管的截止特性和输入电阻。

4. 饱和电压

饱和电压是指当MOS管处于饱和状态时，漏极源极电压的最小值。饱和电压是MOS管的另一个重要参数，它决定了MOS管的饱和特性和输出电阻。

除了上述参数特性之外，MOS管还具有许多其他的参数特性，如输入电容、输出电容、截止时间、上升时间和下降时间等。这些参数特性可以用来描述MOS管的高频特性、时域特性和噪声特性等。

四、MOS管的应用

MOS管在数字电路、模拟电路、功率电子等领域都有广泛的应用。



1. 数字电路

MOS管在数字电路中常用作开关器件，可以实现逻辑门、存储器等电路。由于MOS管具有高输入阻抗、低功耗、快速开关速度等优点，因此在数字电路中应用非常广泛。

2. 模拟电路

MOS管在模拟电路中常用作放大器件，可以实现放大、滤波、振荡等电路。由于MOS管具有高输入阻抗、低噪声、低失真等优点，因此在模拟电路中应用非常广泛。

3. 功率电子

MOS管在功率电子中常用作开关器件，可以实现变换器、逆变器、直流电源等电路。由于MOS管具有高开关速度、低导通电阻、低开关损耗等优点，因此在功率电子中应用非常广泛，尤其适用于高频、高压、高温等苛刻环境下的应用。

五、MOS管的发展趋势

随着电子技术的不断发展，MOS管也在不断地发展和改进。未来，MOS管的发展趋势主要包括以下几个方面：

1. 高性能

未来的MOS管需要具有更高的性能，包括更高的开关速度、更低的开关损耗、更高的功率密度、更低的噪声等。这需要在材料、工艺、结构等方面进行全面的改进和优化。

2. 高集成度

未来的MOS管需要具有更高的集成度，可以实现更复杂的电路和更小的芯片尺寸。这需要在工艺、设计、封装等方面进行全面的改进和优化，以满足电子产品对于高性能、小尺寸、低功耗等要求。

3. 多功能

未来的MOS管需要具有更多的功能，可以实现更多的应用场景和更多的应用需求。例如，在数字电路中可以实现更复杂的逻辑、更高的速度和更低的功耗；在模拟电路中可以实现更高的增益、更低的噪声和更广的频带；在功率电子中可以实现更高的电压、更大的功率和更高的效率。

4. 多层结构

未来的MOS管需要具有更多的层次结构，可以实现更高的灵活性和更多的应用场景。例如，可以实现三维堆叠结构，可以在同一芯片上实现不同类型的MOS管和其他器件，以更好地满足不同的应用需求。

MOS管作为一种重要的半导体器件，在电子技术领域中具有广泛的应用前景。未来，随着电子行业的不断发展和技术的不断进步，MOS管将继续发展和改进，不断满足各种应用场景和应用需求。
