光伏优化器主功率拓扑与电磁兼容

来源:音特电子 发布日期:2026-05-04 浏览次数:107次
分享:

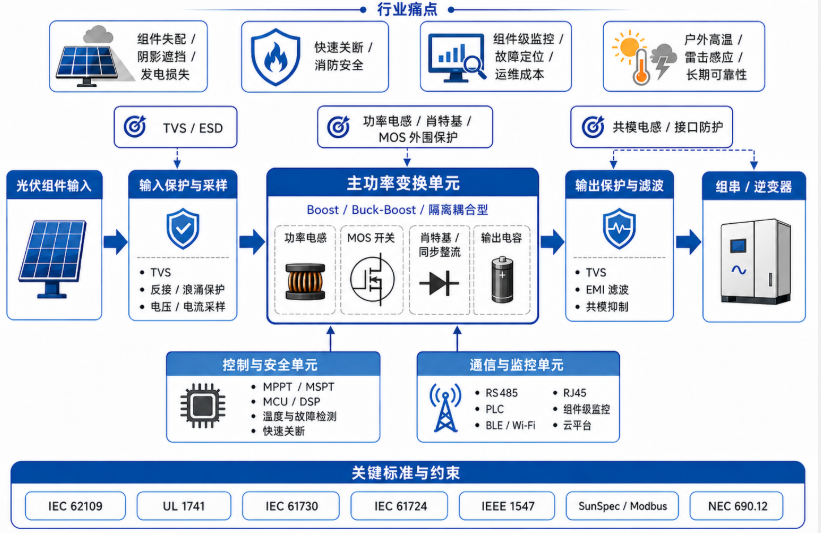

1. 光伏优化器说明

优化器首先是一种收益型硬件,提高组件级安全、组件级监控 、兼容多样化的逆变器,组件级DC-DC变换、 MPPT/MSPT 控制 、 快速关断/安全控制 、通讯链路和系统角度的监控平台对接.


2. 光优优化器基础标准与痛点

2.1 IEC 62109-1:光伏用电力变换设备的一般安全要求,IEC官方说明它适用于光伏系统用 PCE,涵盖防触电、火灾、机械等基本安全要求;IEC62109-2:针对具有逆变功能或相关电力变换功能的设备提出进一步要求.

2.2 UL1741:北美市场很重要,UL 说明它适用于分布式能源,IEC 61730-1/61730-2:IEC官方说明这两部分分别覆盖光伏组件的结构要求和测试要求;NEC690.12是美国屋顶光伏快速关断的重要要求来源.

2.3 产品痛点:

阴影遮挡、组件差异化、组件失配导致的发电损失,传统组串架构下,单块组件的异常会拖累整串收益;怎么在高压直流屋顶系统里把安全做扎实,传统系统里故障定位粗,组件级问题难快速发现,运维效率低;优化器行业的一个底层痛点,是功能越来越多,但器件、连接器和失效点也越来越多;EMI/EMC难度越来越高,功率变换、快速关断、通信监控叠加后,EMC 难度明显上升.



3. 主流拓扑图解与机理分析

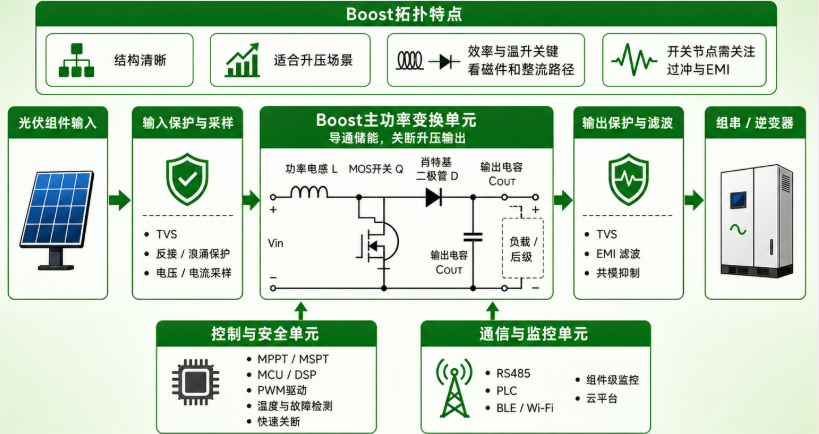

3.1 Boost 型优化器拓扑


器件位

功能角色

音特可提供

电感L

储能、决定纹波与动态响应

功率电感

MOS

开关控制

MOS及栅极保护

二极管/整流器件

续流、输出传能

肖特基

输入保护位

吸收组件侧瞬态

TVS

开关节点

过冲与EMI集中点

TVS/吸收/EMC

输出侧

输出异常与浪涌风险

TVS

导通时路径:PV输入 → 电感L → MOS → 地
关断时路径:PV输入 + 电感L储能 → 二极管/整流路径 → 输出电容/负载

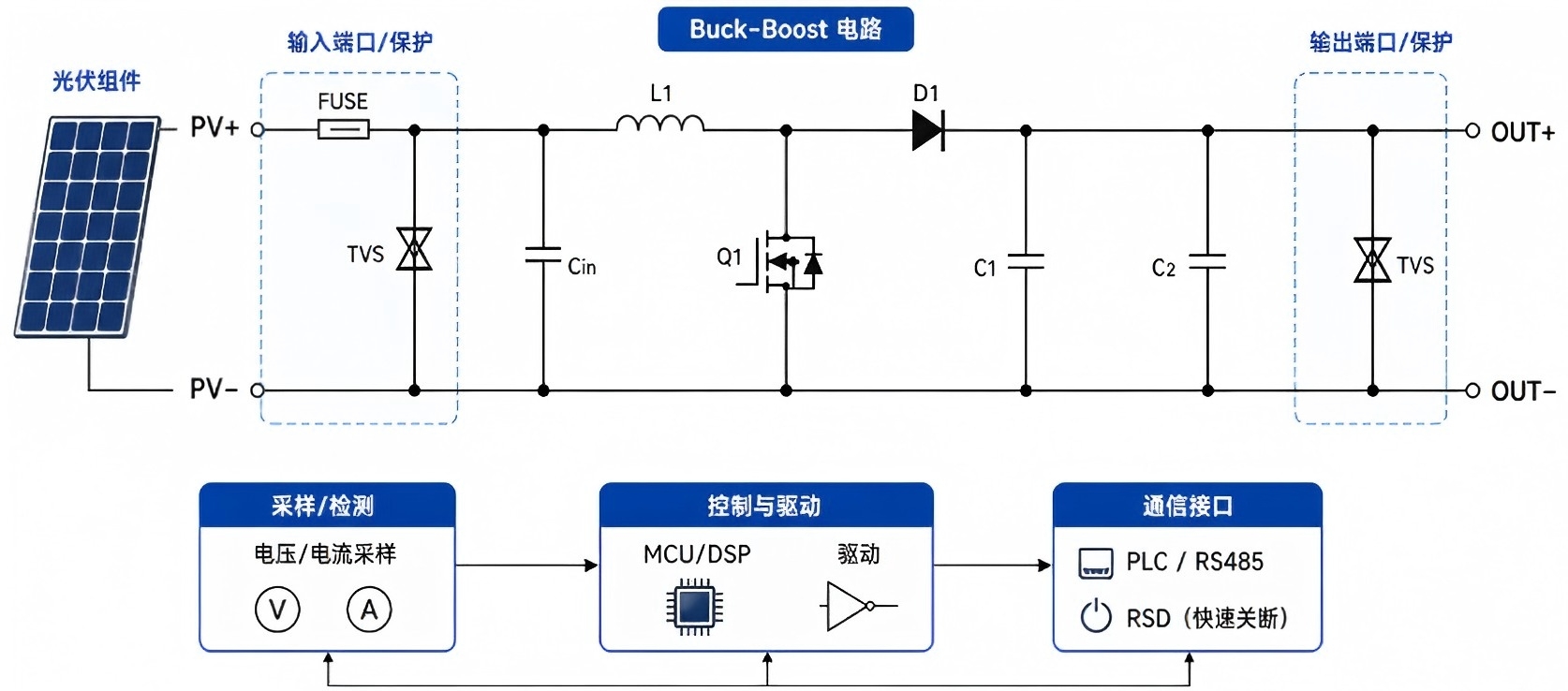

3.2 Buck-Boost 型优化器拓扑

优化器buck boost.jpg

Buck-Boost 更适合真实组件场景,可适应升压和降压两类工况

器件位

功能角色

音特可提供

主功率电感

储能、维持升降压变换

功率电感

多个MOS

组成升降压开关网络

MOS及栅极保护

整流/续流路径

降损、保证电流连续

肖特基或同步整流相关

输入输出保护位

吸收浪涌与异常

TVS

高频回路

EMI热点

共模/滤波/吸收器件

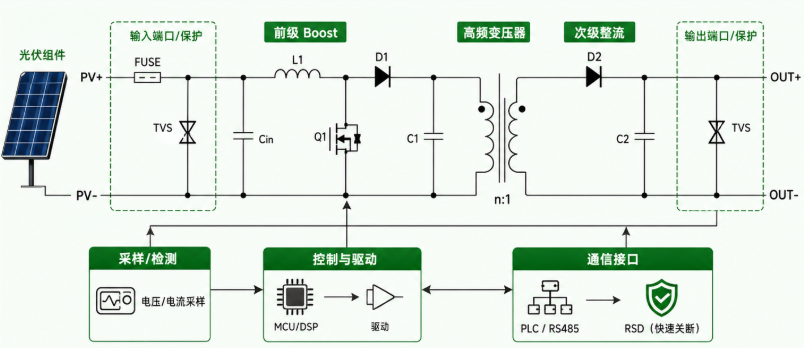

3.3 隔离型 / 耦合型优化器拓扑


器件位

功能角色

音特可提供

耦合电感/变压器

核心磁件

磁件机会

主开关MOS

主边能量控制

MOS及保护

副边整流路径

输出整流/续流

肖特基/整流器件

漏感尖峰吸收位

抑制尖峰和过冲

TVS/吸收网络

输入输出保护位

系统保护

TVS

共模噪声路径

EMC敏感位

共模电感/滤波器件

3.4三种拓朴的对比

维度

Boost

Buck-Boost

隔离/耦合型

结构复杂度

中高

工况适应性

器件数量

EMI难度

中高

磁件要求

中高

肖特基机会

中高

TVS机会

很高

电感/磁件机会

很高

很高

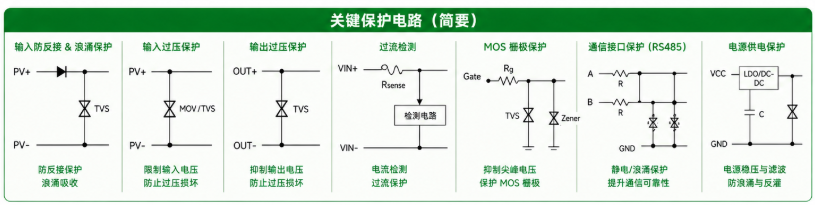

4. 各拓朴对应的保护电路

优化器关键保护电路.png4.1  PV 输入/输出保护 TVS

应用位置

推荐型号

适用判断

备注

PV 输入端 / 48V~60V 级组件侧保护

NR5.0SMDJ75CA

适合偏 48V~60V 级系统的第一版候选

适合先做Boost输入端样机比较

PV 输入端 / 60V~80V 边界更保守方案

NR5.0SMDJ78CA

75CA略往上提一档,适合希望留更高裕量的候选

比较可以与75CA并行验证

Boost 输出端 / 90V 级母线保护

NR5.0SMDJ90CA

合Boost输出已抬到约90V级母线侯选

适合作为输出端保护首选之一

Buck-Boost / 隔离输出端 / 110V~120V 级保护

NR5.0SMDJ110CA

合更高输出母线或 120V级芯片、母线保护候选

适合更高压输出侧使用

建议:单块组件侧、非隔离 Boost 输入端,可先从NR5.0SMDJ75CA / NR5.0SMDJ78CA 两颗里选一颗做样机比较;Boost 输出可先看NR5.0SMDJ90CA;隔离/耦合型更高输出端可先看NR5.0SMDJ110CA.

4.2 辅助电源/输出侧保护

应用位置

推荐型号

适用判断

备注

输出侧 24V 辅助电源

SMDJ24CA / 1.5KE35CA

适合辅助电源或 24V 控制支路

用于控制/通信支路更合适

输出侧 5V 辅助电源

SMBJ6.0CA

适合 5V 供电口浪涌保护

可配合 LDO/DC-DC 输入端使用

输出侧 3.3V 逻辑供电

ESD3V3D3B

适合 3.3V 低压轨保护

适合 MCU/采样/低压逻辑电源

5V 低压静电保护

ESD5V0D3B

适合 5V 低压静电/插拔保护

适合调试口、辅助接口、电源小支路

4.3 RS485/通信接口保护

应用位置

推荐型号

适用判断

备注

RS485 差分口 TVS

ESDSM712

作为 RS485 主保护器件,优先级高

建议放在接口侧近端

RS485 共模抑制

CML3225A-510T

适合作为通信链路共模抑制候选

用于抑制长线缆共模骚扰

RS485 增强过流保护

PPTC SMD1812-010-60V

户外或长线缆环境可增加

增强异常接线与浪涌后的自恢复能力

建议组合:ESDSM712 + CML3225A-510T + PPTC SMD1812-010-60V,适合先做优化器通信样机

4.4 低压信号/调试/监控接口保护

应用位置

推荐型号

适用判断

备注

低压信号线/调试口

ESD5V0D3B

通用稳妥,适合5V类小信号接口

适合MCU调试口、低速IO

更偏高速/低电容接口

NRESDLLC5V0D25B

适合更看重低电容的接口

适合监控/高速信号侧

5V 多线接口

ESDSRVLC05-4

适合多线接口保护

适合多线小信号或数据接口

   4.5、具体情况具体推荐

器件类别

当前建议

原因

参考值

主功率电感

先按电感值、Isat、Irms、DCR、温升筛选

现有规则库未按功率等级沉淀具体型号

Boost / Buck-Boost 主功率电感库

耦合电感 / 变压器

先按匝比、漏感、磁芯、温升筛选

隔离/耦合型需按具体功率级定制或专门筛选

耦合磁件 / 变压器库

主功率 MOS

先按 Vds、Id、Rds(on)、Qg、热阻筛选

规则库暂无按拓扑/功率段细分的 MOS 型号库

高压主功率 MOS 库

MOS 栅极保护器件

先按栅电阻 + Zener/TVS + 吸收网络设计

暂无专门的栅极保护器件型号沉淀

MOS 栅极保护专用料库
