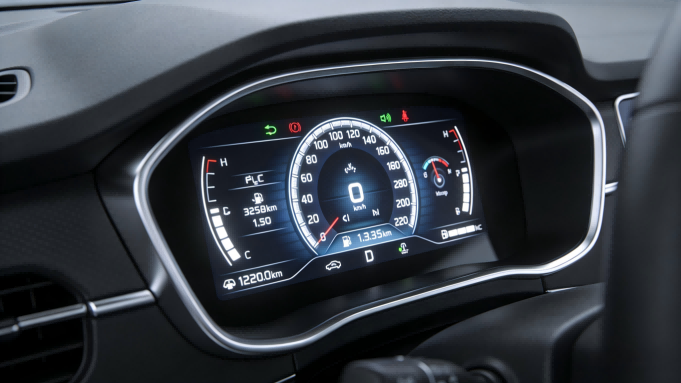

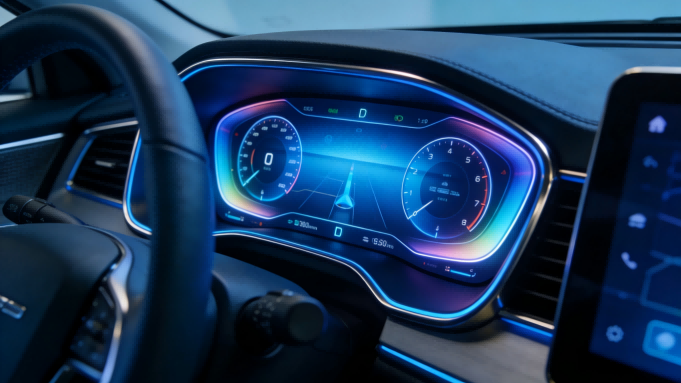

全液晶数字仪表的电磁兼容方面的可靠性

          在全液晶数字仪表的设计中，工程师面临的最大挑战并非功能实现，而是如何在严苛的车载电气环境中确保其长期稳定运行；ISO16750-2和ISO7637-2标准所定义的瞬态脉冲，如12V系统的76V抛负载或24V系统的 150V 能量冲击，足以在瞬间击穿未经充分保护的电源轨和通信接口；更棘手的是仪表作为座舱信息枢纽，集成了CAN/LIN/CAN FD总线、LVDS/DP显示接口、USB 及音频等多种高速与低速信号通路，任何一路的电磁干扰或静电放电都可能导致显示异常、通信中断乃至核心 MCU 锁死；因此一套从电源到信号、兼顾 EMI 滤波与 EMS 防护的全方位车载专用方案，是保障仪表可靠性的基石.

1. 12V 乘用车架构的防护核心：精准钳位与超低电容

            在乘用车12V系统中，仪表的工作电压范围虽为9V-16V，但其电源输入端必须承受ISO 7637-2 中规定的 Pulse 5a (76V/40ms) 和 Pulse 3b (-150V/100µs) 等严酷测试；传统的TVS二极管可能因钳位电压过高或能量吸收能力不足而失效；针对这一痛点采用 CMZ1211-501T 作为前级 EMI 滤波磁珠，搭配SM8K24CA或 5.0SMDJ24CA 大功率TVS 二极管构成电源防护方案；SM8K24CA 的 8kW 峰值脉冲功率和精准的24V 击穿电压，能确保在抛负载事件中将母线电压牢牢钳制在安全范围内，为后级DC-DC 转换器提供洁净的输入.

            总线通信的可靠性直接关乎仪表信息的实时性与准确性，CAN 与 LIN 总线暴露于复杂的车载电磁环境中，共模干扰与静电累积是主要威胁；为此推荐在 CAN 总线差分线上使用CML4532A-510T 共模扼流圈，它能有效抑制高频共模噪声，提升信号完整性；在EMS 防护侧ESDLC3V3D3B 或 ESD24VAPB 是理想选择，ESD24VAPB 专为车载24V 系统设计，其低至 0.5pF 的结电容对CAN FD 的高速通信速率几乎无影响，同时能泄放高达30kV 的接触放电静电，为总线通信提供双重保障.

            对于驱动高清屏幕的LVDS 或 DisplayPort 接口，信号完整性要求极高，防护器件的寄生电容必须极低； CMZ20212A-900T 磁珠与 ESDLLC5V0D8BH TVS 二极管组合是经过验证的解决方案；ESDLLC5V0D8BH 的典型电容值仅为 0.5pF，确保 GHz 级差分信号无失真传输，同时其超低钳位电压能迅速将 ESD 能量旁路，保护昂贵的显示驱动芯片.

2. 24V 商用车系统的升级挑战：更高耐压与更大能量

            商用车24V电气系统对防护器件提出了更苛刻的要求，工作电压升至18V-32V，对应的抛负载脉冲电压也翻倍至 150V，此时12V 系统的防护器件已不适用，必须选用更高耐压的型号；在电源输入端推荐使用PBZ3216E120Z0T功率磁珠与 SM8K36CATVS 管；SM8K36CA的36V击穿电压和强大的浪涌吸收能力，足以应对商用车更剧烈的电压波动.

            在总线防护上虽然CAN总线协议相同，但共模电压环境更为恶劣；除了继续使用CML4532A-510T进行EMI抑制，在 EMS 端可选用耐压更高的ESDCANFD24VAPB；这款器件专为CAN FD 及CAN XL 设计，兼容24V系统，其双向对称结构能防护总线对电源和地的正负向瞬态冲击，是未来商用车高速网络升级的优选.

3. 48V 新架构下的防护策略：系统级思维与高频优化

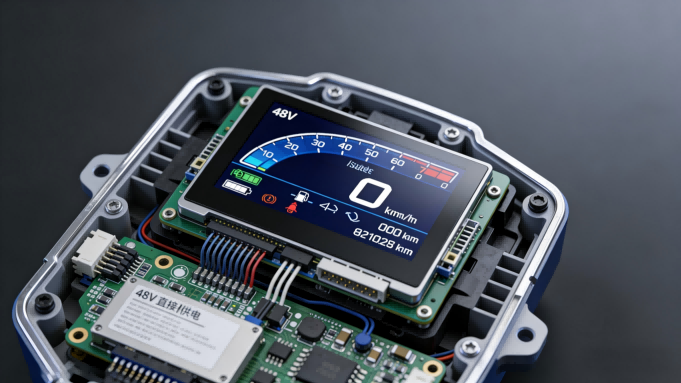

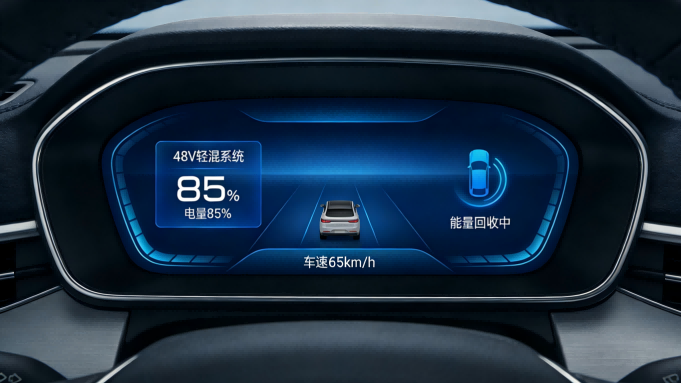

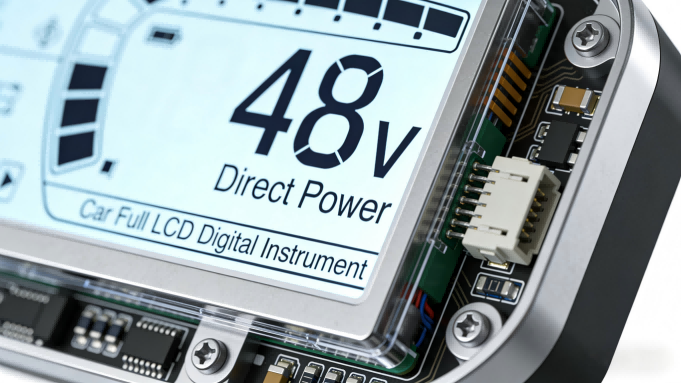

            随着48V轻混系统及特斯拉Cybertruck 等纯48V 架构车型的出现，仪表供电方案分为间接与直接两种；间接供电方案中，仪表仍工作于12V，防护重点在于48V 至12V 的 DC-DC 转换器输出端，其防护策略与前述 12V 系统一致；而在直接由48V 母线供电的仪表中，防护逻辑发生根本变化.

            48V电源线的防护等级需大幅提升，技术人员为此类应用提供了从芯片级到模块级的完整方案；对于电池管理系统相关的敏感电路，可选用5.0SMDJ75CA进行浪涌防护；对于更高的雷击浪涌或负载突降风险， 14D101K 或 5.0SMDJ75CA 等压敏电阻与TVS 的组合方案能提供更强大的能量吸收能力.

            在48V系统下，雷达传感器、高清摄像头等高速数据接口更为普遍，这些接口的工作频率更高，对防护器件的电容参数也更为敏感；推荐使用CML4532A-510T 磁珠搭配 ESDULC5V0D9B TVS；ESDULC5V0D9B 拥有超低的 0.3pF 典型电容，是目前行业内领先的水平，能完美适配汽车雷达 77GHz 频段及千兆以太网的数据传输要求，在提供强劲 ESD 保护的同时，确保信号无衰减.

4. 构建仪表全方位防护网：接口与辅助功能的守护

            全液晶仪表不仅是显示终端，更是扩展座舱功能的接口中心；车载USB Type-C 接口用于数据传输和充电，面临频繁的热插拔静电威胁；推荐方案为CMZ2012A-900T 磁珠抑制辐射噪声，并采用ESDSRVLC05-4 或 ESDLC5V0D8B 进行多线保护；ESDSRVLC05-4 采用集成化设计，单颗器件即可保护USB 接口的 VBUS、D+、D- 和 ID 引脚，极大节省 PCB 空间并简化布局.

            对于音频输入、按键、触摸屏等模拟或低速数字接口，防护重点在于防止人体静电损伤； ESD5V0M5（用于音频）和ESD5V0D8B（用于触摸屏）等系列器件，具备极快的响应速度和稳定的钳位性能，能以微小的封装尺寸为这些辅助接口提供可靠的“隐形盔甲”.

总结：从选型到布局的工程化落地建议

            可靠的防护不仅源于正确的器件选型，也依赖于科学的电路布局；对于TVS二极管，务必将其尽可能靠近端口放置，确保泄放路径最短；电源路径上的磁珠与TVS需考虑其直流电阻对压降的影响，特别是大电流的48V路径；高速差分线对的 ESD 防护器件必须严格对称布局，以避免引入共模噪声.

            针对全液晶数字仪表这一复杂系统，建议在设计初期就采用音特电子的EMI+EMS 全套防护套件作为基准方案；例如：在核心的CAN FD 与LVDS 通路上，直接预埋CML4532A-510T + ESDCANFD24VAPB 以及 CMZ20212A-900T + ESDLLC5V0D8BH 的器件位号；这种系统化、前置化的防护设计思维，能最大程度避免后期因 EMC 测试不通过而进行的反复整改，加速产品上市进程，并从根本上提升仪表在真实车载环境中的长期可靠性.
