Boost 电路中，选择电感需要考虑以下几个关键方面?

来源：音特电子发布日期：2025-01-22 浏览次数：1110次

分享：

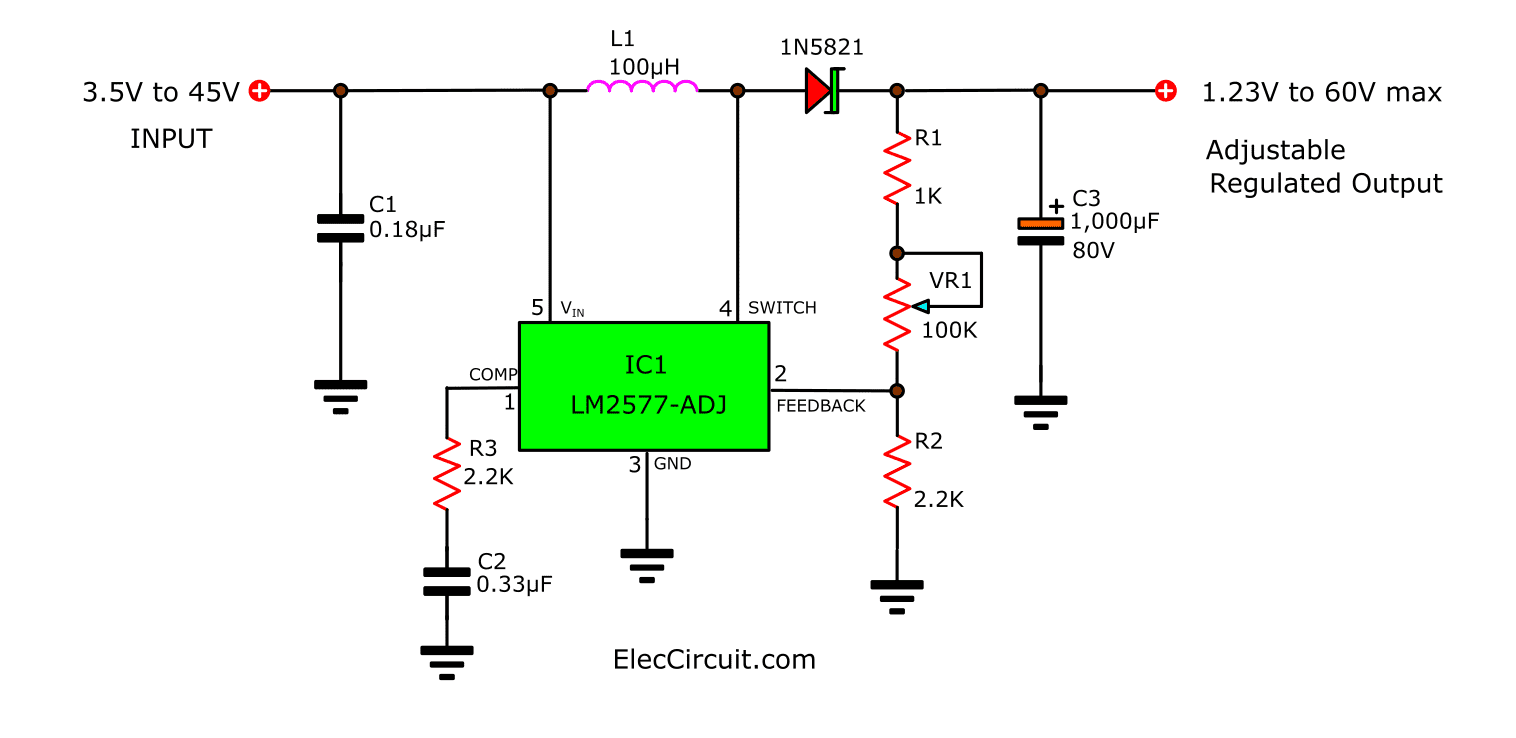

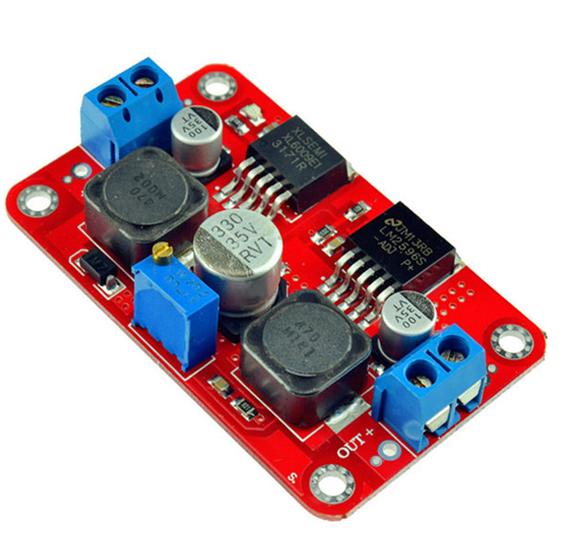

Boost 电路中，选择电感需要考虑以下几个关键方面电气参数


电感值：根据公式

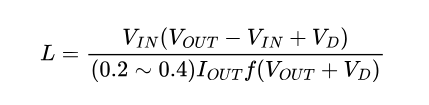

计算，其中是Vin输入电压，是Vout输出电压，VD是二极管正向压降，Iout是输出电流，f是开关频率。通常，电感值越大，输出电压稳定性越好，但会增加体积和成本2。
电流参数：
- 额定电流：电感的额定电流要大于电路中的最大持续工作电流，一般建议选择额定电流比电路最大电流大 20%-30% 的电感1。
- 饱和电流：电路中的峰值电流不能超过电感的饱和电流，通常要求饱和电流比电路最大电流大 20%-30%。
直流电阻（DCR）：DCR 会导致功率损耗，发热增加，效率降低。应选择 DCR 尽可能小的电感，以减少损耗1。
自谐振频率（SRF）：为保证电感在工作时呈现电感特性，Boost 电路的工作频率应低于电感自谐振频率的 10%。
品质因数（Q 值）：Q 值越高，电感的损耗越小，效率越高，但高 Q 值电感成本通常较高。

物理特性

尺寸与封装：根据电路板空间选择合适尺寸和封装的电感，贴片电感适用于高密度电路板，插件电感可用于对散热要求高或需要大电感值的场合。
磁芯材料：常见的有铁氧体、铁粉芯等。铁氧体磁芯适用于高频，具有低损耗、高磁导率；铁粉芯能承受较大直流偏置电流。
绕组：
- 匝数：匝数越多，电感值越大，但要考虑空间和成本限制，以及对电流承载能力的影响。
- 线径：线径越粗，电流容量越大，可减小趋肤效应和导线电阻带来的损耗。

其他因素

成本与供应：在满足性能要求的基础上，考虑电感成本和供应商的信誉、供货能力，选择性价比高且供货稳定的产品。
温度特性：若电路工作环境温度变化大，要选择温度系数合适的电感，确保在不同温度下性能稳定。
