静电泄放电要求及标准

来源：音特电子发布日期：2020-08-13 浏览次数：2397次

分享：

IEC6100-4-2 ：静电放电及 IEC61000-4-5 电气过载

国际电工委员会制定此份标准的目标是模拟静电放电，适用于设备的带电金属物件，由接触或通过空气静电造成的破坏. 附下是测试方法及相关模拟波形，音特电子产品全部符合标准要求。

IEC 6100-4-2：

接触放电模型

静电放电波形

IEC 61000-4-5：

电气过载

接触放电模型 Contact discharge model

四个级别规定，与静电波形电压和电流值如下：

等级 Class	接触放电 Contact discharge		空气放电
等级 Class	测试电压Test voltage kV	最大电流 Max current A	Test voltage kV
1	2	7.5	2
2	4	15	4
3	6	22.5	8
4	8	30	15

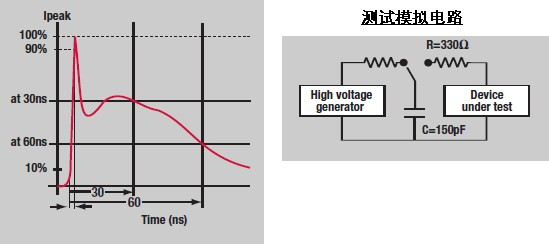

静电放电波形 ESD discharge waveform

IEC 6100-4-2：

电气过载 Electrical overstress surge

IEC 61000-4-5：要求

等级 Class	测试电压
等级 Class	Test voltage kV
1	0.5
2	1
3	2
4	4

过载波形 EOS waveform

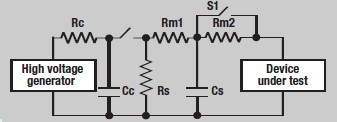

脉冲发生电路 EOS surge generator

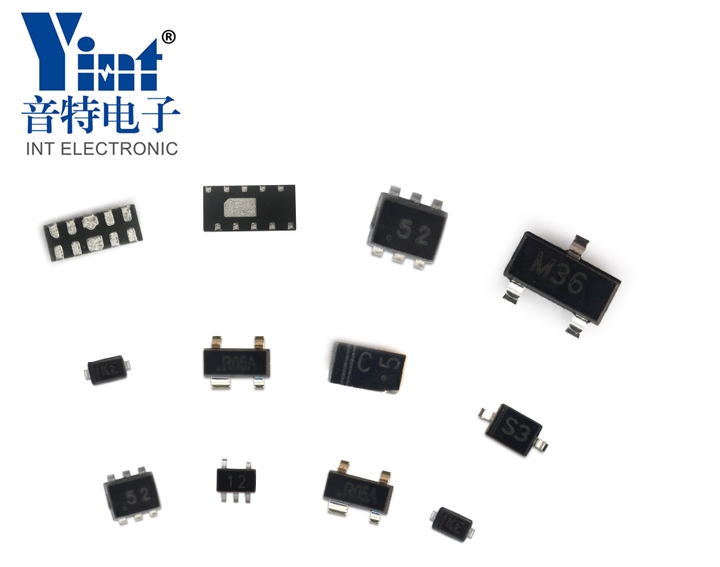

产品：ESD静电保护元器件
