麦克风的 ESD静电防护

来源：音特电子发布日期：2020-08-12 浏览次数：2413次

分享：

麦克风，英文：Microphone 话筒，是将声音信号转换为电信号的能量转换器件，作为与人体接触的设备，存在ESD 电气危害。
麦克风线路的标准信号最大值通常为 5.5 Vp-p，最大频率低于 10kHz。在该频率下，不需要考虑抑制器的电容量。

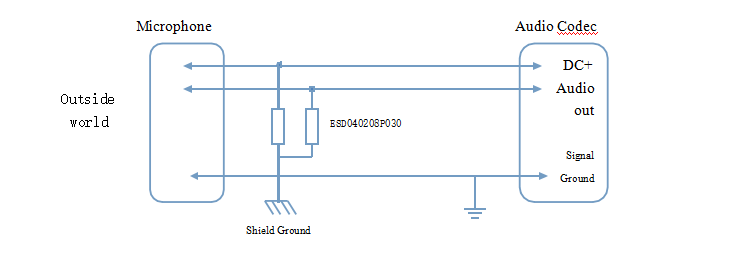

保护方案：

Part number	Working Voltage DC	VC	IR	C
ESD040208P030	8V	45V	1µA	0.3pf

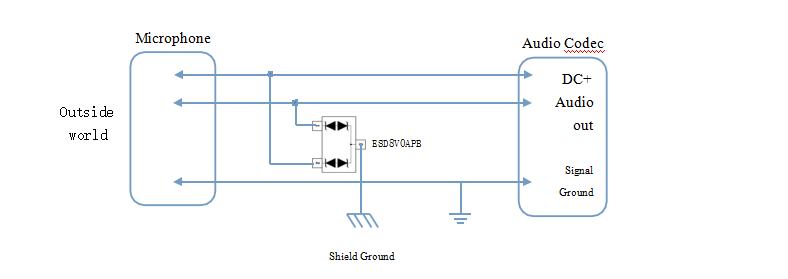

ESD二极管应用信息:

Part

number

VRWM

V

IR

µA

VBR(Min)

V

IT

mA

IPP

A

PPk

W

C

pF

package

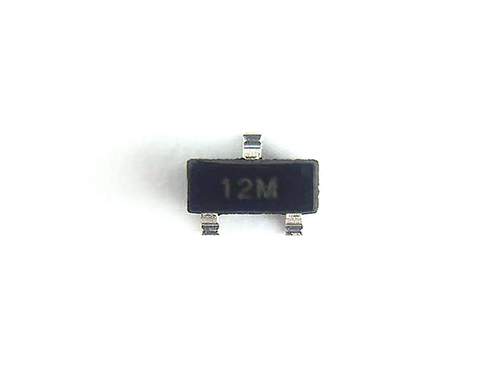

ESD8V0APB

8

1

8.5

1

20

300

150

SOT-23

本方案符合IEC61000-4-2 air 15KV contact 8KV.
ESD 防护可使用分立型的多层压敏电阻，也可以使用二极管阵列。
