手势识别模块的灵敏度，既是其核心优势，也是其脆弱性的根源; 这些模块依赖高精度的光学传感器和高速数字接口来捕捉细微的指尖轨迹，其内部的CMOS传感器和低电压逻辑芯片对静电放电ESD和电气过应力EOS极为敏感; 一次看似微不足道的指尖触碰，或是在干燥环境中移动模块，都可能产生数千伏的静电脉冲，直接击穿I²C或SPI接口上的敏感晶体管，导致模块功能异常、数据错乱甚至永久性损坏; 这种失效往往是隐性的，初期表现为识别率下降或偶发性失灵，给产品可靠性和售后带来巨大隐患.
The sensitivity of gesture recognition modules is both their core advantage and the root of their vulnerability.These modules rely on high-precision optical sensors and high-speed digital interfaces to capture subtle fingertip trajectories.Their internal CMOS sensors and low-voltage logic chips are extremely sensitive to electrostatic discharge (ESD) and electrical overstress (EOS).A seemingly trivial fingertip touch, or moving the module in a dry environment, can generate electrostatic pulses of thousands of volts,which directly break down the sensitive transistors on the I²C or SPI interfaces,leading to abnormal module behavior, data corruption, or even permanent damage.Such failures are often latent, initially appearing as reduced recognition rate or intermittent malfunctions,posing a major hidden risk to product reliability and after-sales support.
第一： I²C、UART与SPI静电入侵的高速通道
手势模块的通信接口是其与主控交互的命脉，也是ESD最易侵入的路径; 以最主流的I²C接口为例，其SDA和SCL线通常采用开漏或推挽输出，直接暴露在外部; 当人体或设备带电接触接口排针时，ESD脉冲会沿信号线直驱芯片引脚; 更棘手的是，I²C总线的多设备共享特性意味着一个节点的ESD事件可能通过总线耦合，波及其他无辜设备; UART和SPI接口同样面临此风险，尤其是支持热插拔或通过排线连接的场景，其TX/RX、MOSI/MISO等数据线在插拔瞬间极易产生电弧放电.
针对这些高速数据接口的静电防护，核心在于在极短时间内将高压脉冲钳位至安全电压，同时不引入信号完整性问题; 传统的单颗TVS二极管可能因结电容过大而劣化高速信号边沿,为此YINT为手势模块的信号接口防护提供了经过优化的全套方案; 对于关键的I²C、UART、SPI等信号接口保护，推荐使用超低电容的ESD保护器件，例如 ESD5V0D8B 或 ESD5V0D9B。这两款器件具有典型值仅0.5pF的极低负载电容，确保在400kHz甚至更高的I²C时钟速率下，信号上升/下降时间几乎不受影响; 其双向对称结构，可同时保护SDA/SCL、TX/RX等差分或单端信号线，将高于8kV的接触放电ESD能量在纳秒级内泄放至地.

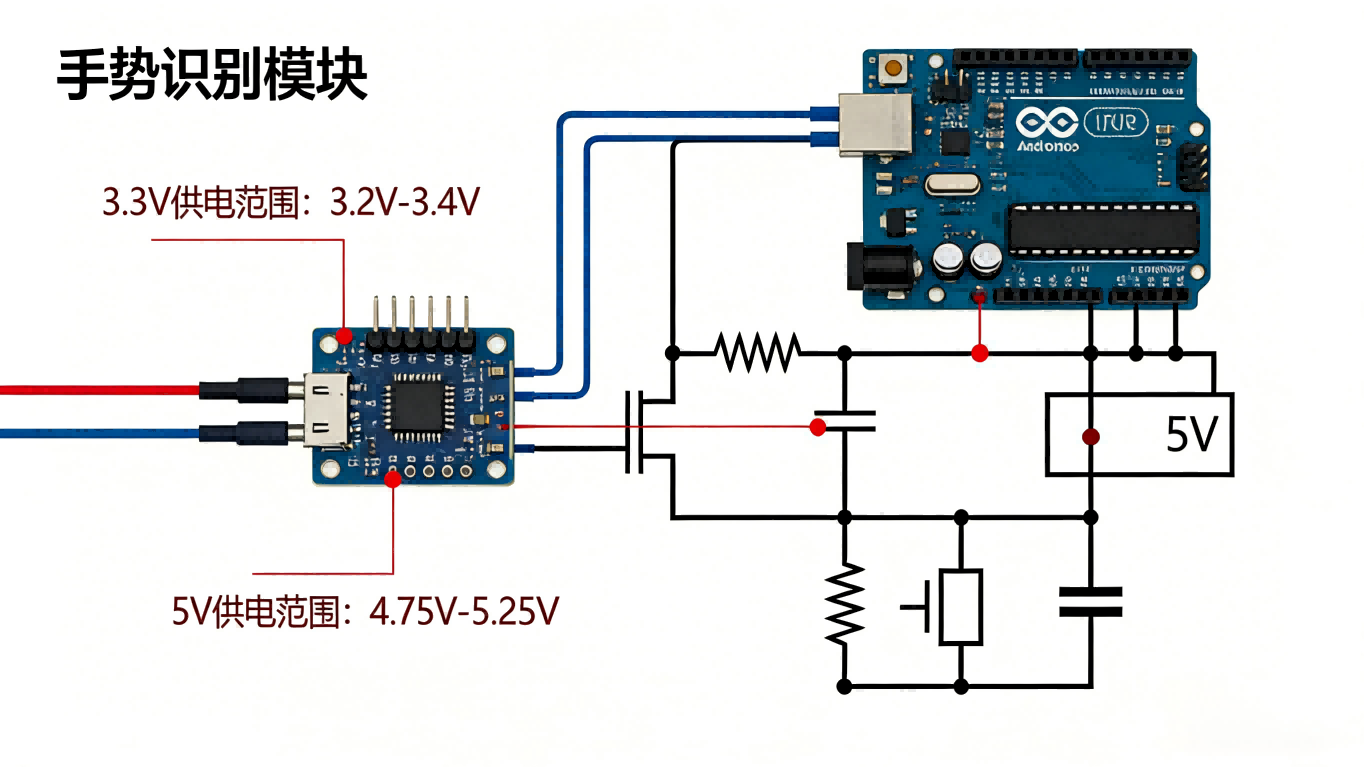

第二：3.3V供电轨不容忽视的二次冲击路径
除了直接攻击信号线，ESD还可能通过电源路径造成破坏; 手势模块的VCC引脚（通常为3.3V）直接为所有核心芯片供电; 当信号线遭受ESD冲击时，部分能量会通过芯片内部耦合到电源轨，引起电源电压的瞬间尖峰，可能导致整个模块逻辑复位或闩锁; 因此在VCC引脚就近部署一颗针对直流电源防护的TVS二极管至关重要.
对于DC3.3V的电源输入保护，推荐使用ESD3V3D3B; 这是一款专为3.3V系统优化的TVS，其精准的击穿电压和低钳位电压（Vc）能够确保在浪涌事件中，后级电路承受的过压被限制在绝对安全范围内; 将其与信号线上的ESD5V0D8B配合使用，构成了从信号到电源的全面防护网，确保ESD能量有最低阻抗的泄放路径，而非穿透核心芯片.
第三： INT中断引脚的防护策略
手势模块的INT（中断）引脚是一个特殊的数字输出引脚，用于高效通知主控; 虽然它是输出，但在某些电路布局中，长走线可能使其成为ESD耦合的接收天线; 对此引脚的保护可沿用信号线的防护思路，选用 ESD5V0D8B 即可，其快速的响应时间能确保中断脉冲的完整性不被破坏.
最后：实战布局：将防护器件融入设计
有效的防护不仅在于选对器件，更在于正确的PCB布局; 音特电子的ESD保护器件均采用紧凑的封装（如SOD-323、DFN1006），便于在排针连接器或板对板连接器的入口处就近放置; 必须遵循“先防护，后滤波”的原则：保护器件（ESD5V0D8B/ESD3V3D3B）应尽可能靠近接口触点放置，确保ESD电流在进入板内电路前就被导走；其后可再根据需要布置滤波磁珠或电容; 电源保护器件ESD3V3D3B则应放置在电源输入滤波电容之前，并确保其地引脚以最短、最宽的路径连接到系统地主参考面.
对于采用Gravity、Grove等专用接口的模块，防护设计应集成在核心板上，而非依赖外部母座; 建议在项目设计初期，就在原理图中为所有对外接口预留这些保护器件的位号，并在PCB布局阶段锁定其位置。一个稳健的手势识别设计，其可靠性始于对静电这一“隐形杀手”的充分敬畏与精密设防.
