电子跟踪器（E-Tracker）电磁的稳定与兼容

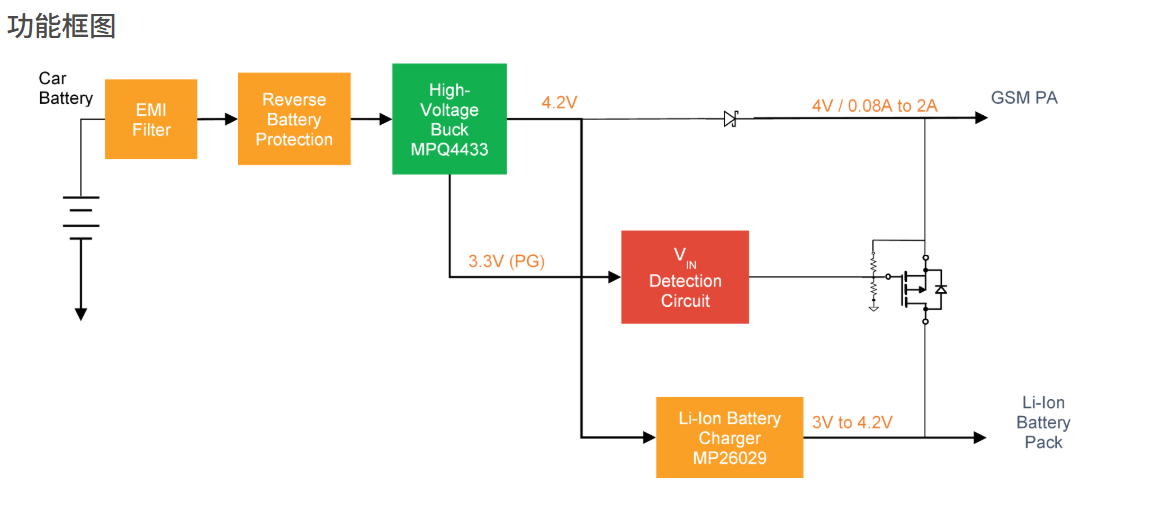

大家知道吗？在车辆位置跟踪系统中，电子设计正面临两大核心挑战：

       其一，系统需在汽车主电源关闭后仍能维持关键功能运行，实现不间断追踪.

       其二，作为通信核心的GSM模块，其供电必须严格稳定在4.2V至36V的宽输入电压范围内，以应对汽车电源线上复杂的瞬态干扰和浪涌冲击; 这些挑战直接指向了电源路径的电磁兼容性设计，任何电压的异常波动都可能导致通信中断，使跟踪器失效.

解决方案一： 宽压输入与反极性保护电源路径的第一道防线

             电子跟踪器通常直接连接至汽车12V或24V电池，其电源入口面临的风险远超消费电子；冷启动、负载突降等工况会产生远超电池电压数倍的负压或高压脉冲；因此一个具备宽压输入能力（如：4.2V-36V）的DC-DC降压转换器是基础，但仅此不够；必须在电源输入端集成反极性保护和浪涌抑制功能，防止因电池接反或大能量脉冲导致后端电路永久损坏.

             针对12V/24V车载电源线的浪涌保护，音特电子提供了成熟的防护方案，例如：对于12V系统，推荐使用 CMZ1211-501T 共模电感搭配 SM8K24CA 或 5.0SMDJ24CA TVS二极管；对于24V系统，则可选用 PBZ2012E600Z0T 电感与 SM8K33CA、SM8K36CA 等TVS器件组合；这套方案能有效钳位电源线上的高压浪涌，为后级DC-DC转换器提供洁净、安全的输入环境.

解决方案二：GSM模块的“纯净”供电二阶滤波与精准防护

             GSM模块是跟踪器与外界通信的“咽喉”，其对电源噪声极为敏感。DC-DC转换器产生的开关噪声（350kHz至2.5MHz）若串入GSM模块电源，将严重干扰其射频性能，导致信号灵敏度下降甚至通信失败；采用二阶EMI滤波器是抑制此类传导噪声的有效手段，它能提供更高的带外衰减，确保供给GSM模块的电源纹波达到要求.

             同时GSM模块的天线接口是静电放电和雷击感应浪涌侵入的高危路径，必须在天线馈线端部署低电容、高浪涌能力的保护器件；音特电子的 ESDLC5V0D8B 是一款专为GPS/GSM等射频端口设计的保护器件，其超低电容值能最大程度减少对射频信号完整性的影响，同时提供强大的ESD和浪涌防护能力，确保通信链路在恶劣电磁环境下的稳定性.

解决方案三：构建E-Tracker的完整防护网信号与数据接口

             除了电源与通信主通道，跟踪器上的其他接口如CAN总线（用于连接车载网络获取车辆状态）、USB（用于诊断或升级）也需要针对性保护；例如，CAN总线可选用 CML4532A-510T 共模电感抑制总线干扰，并搭配 ESDLC3V3D3B 或 ESD24VAPB 进行瞬态电压防护；USB端口则推荐 ESDSRVLC05-4、ESDLC5V0D3B、ESDLC5V0D8B 等器件组合，实现数据线的ESD保护.

最后行动建议：

在设计电子跟踪器时，应将电磁兼容防护视为与功能设计同等重要的环节；建议在电源输入、DC-DC输出、射频端口及所有外部接口的PCB布局初期，就为相应的音特电子保护器件预留位置；优先考虑采用集成化、小封装的方案（如DFN1006-3L），以在有限空间内构建起从电源到信号的完整防护网络，确保跟踪器在全天候、全工况下的可靠运行.
