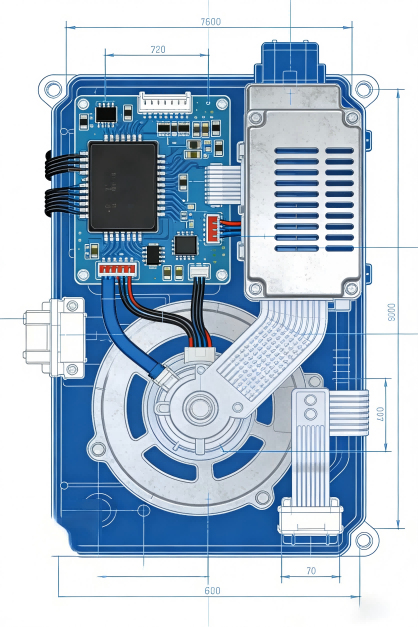

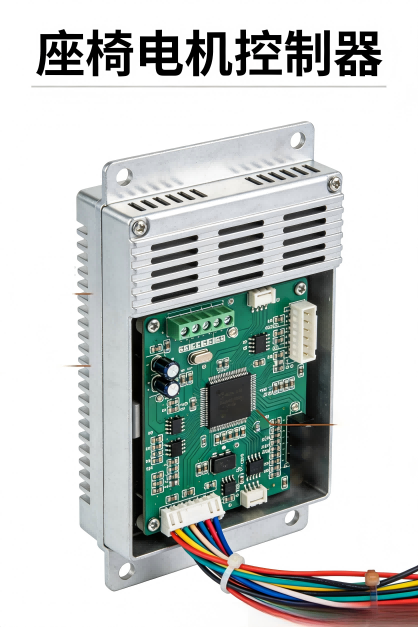

随着汽车智能化进程加速，智能座椅已从简单的电动调节演变为集加热、通风、按摩、姿态记忆乃至零重力模式于一体的复杂机电一体化系统；其核心——座椅控制模块（SCM）与电机驱动器，集成了MCU、功率MOSFET、CAN/LIN总线接口及各类传感器，在狭小空间内构成了一个微型的“电子控制单元”；然而座椅电机在启停、换向时产生的瞬态电压尖峰、传导噪声，以及来自车载12V/24V电源线的浪涌冲击，时刻威胁着控制芯片的稳定运行；电源故障导致的电机误动作或控制器死机，不仅影响用户体验，更可能引发安全隐患.
智能座椅的电磁兼容性设计面临三重考验，首先是电机噪声的源头抑制; 永磁直流电机是典型的感性负载，其换向过程会产生高频电弧噪声，并通过电源线反向传导至控制电路；同时电机线圈在PWM驱动下的快速通断，会形成高达数十伏的电压尖峰; 其次是控制模块的敏感度防护,现代座椅控制器高度集成，其核心MCU、CAN/LIN收发器工作电压低至3.3V或5V，对电源轨上的噪声和瞬态过压极为敏感。最后，是复杂车载环境的适应性; 系统必须耐受ISO 16750-2定义的Load Dump、Jump Start等电源瞬态事件，并抵抗来自车载其他大功率设备（如车窗升降器、燃油泵）的传导干扰.
传统的分立防护方案，在电源入口放置一个普通TVS管，往往顾此失彼；TVS能钳位浪涌，但对高频传导噪声滤波效果有限；而普通的磁珠或电容虽能滤除噪声，却无法抵御千伏级的静电放电或抛负载冲击；这种防护的割裂，正是导致智能座椅在严苛EMC测试（如ISO 11452）中屡屡受挫的根源.
解决上述矛盾，需要从“堵”和“疏”两个维度构建协同防护体系；堵”即EMS（电磁抗扰度）防护，旨在抵御外部侵入的过压、过流威胁，如电源线上的浪涌和静电；“疏”即EMI（电磁干扰）抑制，负责吸收和滤除内部产生的噪声，防止其外泄干扰其他设备；音特电子为此类车载低压电源端口提供了经过验证的EMI+EMS全套方案.
针对智能座椅主流的12V直流电源端口，推荐使用CMZ1211-501T 共模扼流圈搭配 SM8K24CA 或 5.0SMDJ24CA TVS二极管；CMZ1211-501T能有效抑制电机产生的共模噪声，而SM8K24CA这类600W车规级TVS管，其24V的钳位电压能稳健地吸收ISO 7637-2标准下的抛负载能量，确保后级电路安全；对于商用车辆或需要更大驱动扭矩的24V系统，则推荐 PBZ2012E600Z0T 功率磁珠与 SM8K33CA TVS管的组合；PBZ系列磁珠在额定电流下直流阻抗极低，能无损通过电机工作电流，同时高效滤除高频噪声；SM8K33CA则为24V电源总线提供了可靠的浪涌保护屏障.
电源的洁净是基础，信号线的完整则是智能座椅精准控制的命脉；无论是用于主控制器与各分区电机驱动器通信的CAN总线，还是用于简单电机控制的LIN总线，都需要专门的保护；对于CAN总线 CML4532A-510T 或 CML3225A-510T 数据线磁珠，用于衰减总线上的高频干扰；同时搭配 ESDLC3V3D3B 或 ESD24VAPB TVS阵列，为CAN_H和CAN_L提供低电容的静电与浪涌保护，确保通信在恶劣电气环境下依然稳定；对于LIN总线，则可选择 CMLA4532A-510T 与 ESD1524D3LIN 的专用组合.
对于集成度更高的零重力座椅控制器，其可能包含的SENT传感器接口或LVDS显示接口也需要关注；SENT信号对波形完整性要求极高，推荐使用 CML3225A-510T 磁珠滤除带外噪声，并以 ESDLC5V0D8B 进行静电防护；若控制器配备小型显示屏，LVDS差分线的保护可选用 CMZ20212A-900T 与 ESDULC5V0D9B，该TVS具有超低钳位电压，能保护敏感的显示芯片免受损害.
成功的EMC设计始于布局。建议工程师在PCB设计初期，就将电源入口的EMI+EMS器件（如CMZ+SM8K）尽可能靠近连接器放置，形成第一道防线；CAN/LIN等总线保护器件则应紧挨着收发器芯片，地平面的完整性至关重要，所有保护器件的地引脚都应通过短而粗的走线连接到干净的地平面.
在器件选型定型后，务必参照ISO11452和ISO16750系列标准进行完整的测试验证；符合AEC-Q200等车规要求，其参数已在众多主流车型的智能座椅项目中得到实证，能显著缩短客户的EMC调试周期，提升产品一次通过率；建议在座椅控制模块的硬件评审阶段，就将此EMI+EMS协同防护网络作为默认设计准则纳入原理图，为产品的长期可靠运行奠定坚实基础.
