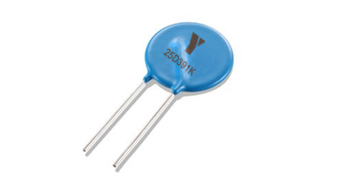

ZNO压敏电阻是什么?主要应用场景?
来源:音特电子 发布日期:2023-06-13 浏览次数:2294次
分享:

一种由氧化锌(ZnO)和多种金属氧化物混合而成的半导体材料,其工作原理是基于其半导体特性,由于材料中存在的杂质离子、缺陷以及晶格畸变等物理现象,使得材料中的自由电子数目发生变化,从而导致其电阻值在外力作用下产生变化。

具体地说,当外力作用于ZNO压敏电阻时,其结构中的晶格畸变会使得局部电荷密度发生变化,从而导致材料中的自由电子数量增加或减少,进而影响了电流的流动和电阻的大小,最终表现为电阻随外力增大而降低的特性。


ZNO压敏电阻具有灵敏度高、响应速度快、稳定性好等特点,因此被广泛应用于电子电路中的电压保护、过电流保护、温度补偿等方面。


常见的应用场合包括:

1. 电源保护:在电路中作为电源的过压保护器件,防止电路因过大的电压而受损。


2. 信号保护:在电路中作为信号线路的过压保护器件,保护信号处理器件不受因过大的电压而受损。


3. 温度补偿:在温度传感器中作为温度补偿电路的的元器件,提高温度传感器的精度和稳定性。


4. 内阻检测:在充电和放电电路中测量电池的内阻,以保证电池的正常工作。

总之,ZNO压敏电阻是一种重要的电阻器件,在电子电路中发挥着不可替代的作用。
