ESD静电保护管是什么？主要应用场景？

来源：音特电子发布日期：2023-06-13 浏览次数：3788次

分享：

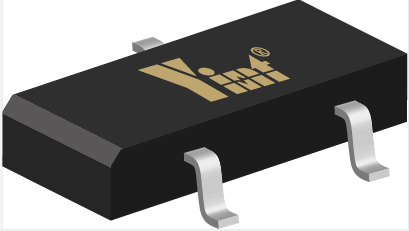

ESD静电二极管（Electrostatic Discharge Diode）是一种用于保护电子设备的被动电子元件，简称ESD，也叫ESD静电保护器。它可以有效地限制静电放电（ESD）对电路的伤害，防止因静电所引起的损坏、故障或失效。以下是ESD静电二极管的产品特性及应用详解：

产品特性：
（1）快速反应速度：ESD静电二极管可以在纳秒级时间内响应，并迅速将静电能量导入地面或电源回路，以确保被保护元件的安全性。
（2）高击穿电压：ESD静电二极管具有较高的击穿电压，可承受高压放电，以保护目标设备的安全性。
（3）低暂态电阻：ESD静电二极管的暂态电阻非常低，可快速消除静电放电，并提供良好的抑制效果。
（4）低泄漏电流：ESD静电二极管的漏电电流非常低，能够确保电路不会受到静电能量的损害。

2. 应用：
（1）电子产品的ESD防护：ESD静电二极管广泛应用于计算机、通讯设备、手机、游戏机、数码相机、汽车电子等各种电子产品的ESD防护中。
（2）模拟和数字信号线保护：ESD静电二极管可用于保护模拟和数字信号线不被外界静电能量干扰和破坏，以确保高质量的信号传输。
（3）电源输入端保护：ESD静电二极管可保护电源输入端不被静电能量干扰，以保证设备的稳定工作。
（4）高速通信接口保护：ESD静电二极管可用于保护高速通信接口，如USB、HDMI、DisplayPort等，以确保传输质量和设备安全性。

总之，ESD静电二极管在电子产品中具有至关重要的作用，是确保设备正常工作和提高产品稳定性的重要保护元件之一。
