​一、机器人手臂控制器行业标准剖析

GB/T 39004—2020《工业机器人电磁兼容设计规范》

GB/T 37283-2019 服务机器人 电磁兼容 通用标准 抗扰度要求和限值

GB/T 39785-2021 服务机器人 机械安全评估与测试方法

GB/T 40014-2021 双臂工业机器人 性能及其试验方法

GB/T 40013-2021 服务机器人 电气安全要求及测试方法

GBZ 41046-2021 上肢康复训练机器人 要求和试验方法

TGDCKCJH 013-2020 工业机器人伺服系统可靠性通用要求

TGDCKCJH 014-2020 工业机器人伺服系统可靠性仿真试验规范

TGDCKCJH 015-2020 工业机器人伺服系统可靠性强化试验方法

TGQDA 00005-2021 机器人控制器加速试验与可靠性指标验证方法

TSSITS 301-2020 工业应用移动机器人 设计通则

1.1 同样在T/ZXCH 0014- 2023标准中，规定了详细的试验方法和检验规则。通过这些标准的试验方法，可以准确测试机器人手臂控制器的各项性能，判断其是否符合技术要求；检验规则则明确了产品的合格判定准则，从原材料检验到成品检验，每一个环节都有严格的规范，保证进入市场的机器人手臂控制器质量可靠，为用户提供稳定、高效的使用体验

1.2 GB/T 37283-2019《服务机器人 电磁兼容 通用标准 抗扰度要求和限值》

 B 级：服务机器人正常工作时，其性能受到一定电磁干扰影响，但仍能满足基本功能要求

 ​国际标准化组织（ISO）标准

ISO 10218-1:2011 ：《机器人与机器人装置 工业机器人的安全要求 第 1 部分：机器人》

ISO 10218-2:2011：《机器人与机器人装置 工业机器人的安全要求 第 2 部分：机器人系统与集成》

ISO/TS 15066:2016：《机器人与机器人装置 协作机器人》

美国标准

ANSI/RIA R15.06-2012：《工业机器人和机器人系统 安全要求》

RIA TR R15.606-2016：美国协作机器人安全标准

欧盟标准

EN ISO 10218-1:2011和EN ISO 10218-2:2011

EN 60204-1：《机械安全 机械电气设备 》

德国

VDI 2057 Blatt 2-2002和VDI 2057 Blatt 2-2012：《人体暴露于机械振动 手臂振动》

DIN EN ISO 13849-1:2016：《机械安全 控制系统的安全相关部件

日本机器人协会（JARA），ISO 13482 是关于护理机器人安全性的国际标准

​二、机器人手臂控制器EMC电磁兼容

2.1 GB/T 39004—2020《工业机器人电磁兼容设计规范》，该标准于中国机械工业联合会规定了工业机器人的示教器、控制柜、机器人本体、印制电路板（PCB）的电磁兼容（EMC）设计要求 2.2 EMC证实方法： 电磁兼容性测试方法：规定了工业机器人电磁兼容性的测试方法和程序，包括测试环境、测试设备、测试项目和测试步骤等 设计过程记录：要求对工业机器人电磁兼容设计的过程进行记录，包括设计文档、测试报告、整改记录等，以便于追溯和验证设计的有效性

2.3 工业机器人在运行过程中会产生大量电磁干扰，同时自身也对外界电磁干扰敏感。如果电磁兼容性处理不当，不仅会影响机器人系统的稳定性和精确性，导致动作偏差、数据传输错误等问题，还可能干扰周围设备的正常工作

2.4 以汽车制造自动化生产线为例，控制机器人手臂的控制系统对电磁干扰非常敏感，一旦受到干扰，机器人手臂可能会出现动作偏差，影响汽车零部件的安装质量。因此，对机器人手臂控制器进行EMC设计与测试，是确保其在各种电磁环境下可靠运行的关键，对于保障工业生产的顺利进行具有重要意义

2.5 EMC抗干扰设计方法

屏蔽  是常见的抗干扰措施，通过使用金属屏蔽材料将设备或电路包围起来，能够有效阻止外部电磁干扰进入，同时防止内部电磁干扰泄漏出去;例如，在工业电缆中，通常会使用金属屏蔽层来保护电缆内部的信号传输不受外界干扰

接地  可以将设备上的电磁干扰电流引入大地，从而降低设备的电磁干扰水平;在工业自动化系统中，会根据设备特点和电磁环境选择单点接地、多点接地等不同的接地方式

合理布局在工业自动化设备的设计和安装过程中，能减少电磁干扰的产生和传播。比如将强电设备和弱电设备分开布置，避免强电设备对弱电设备产生干扰；合理规划电缆的走向，避免电缆之间的相互干扰

滤波  去除电路中的高频干扰信号，在电源电路中，常使用电源滤波器来抑制电源线上的电磁干扰，保证设备获得稳定、纯净的电源

三、机器人手臂控制器常见问题与行业痛点洞察

技术瓶颈A  机器人手臂控制器的核心部件和关键技术仍存在短缺问题，高性能伺服电机、减速器、控制器等技术壁垒高，突破难度大，限制了机器人整体性能的提升

技术瓶颈B 智能化、感知能力和适应性仍有待提高。在复杂多变的工作环境中，机器人手臂控制器难以快速、准确地感知环境变化并做出相应调整，无法满足日益增长的多样化应用需求

市场困境   目前机器人行业市场竞争激烈，同质化现象严重，许多企业为了争夺市场份额，大打价格战，导致整个行业利润空间被大幅压缩，企业缺乏足够的资金投入研发和创新，不利于行业的健康发展；机器人企业在市场开拓方面面临诸多困难，一方面，对市场需求的了解不够深入，产品与市场实际需求存在一定偏差；另一方面，缺乏有效的营销策略，难以打开新的市场和客户群体，限制了企业的发展规模和速度

四、为机器人手臂控制器赋能

风扇模块解决方案 , 针对机器人手臂控制器的风扇模块，采用高效散热设计理念，选用高性能的风扇组件，确保在机器人手臂控制器运行过程中能够快速、有效地散发热量, 通过优化风扇的转速控制算法，实现根据控制器的温度实时调节风扇转速，既能保证良好的散热效果，又能降低风扇运行产生的噪音和能耗，提高系统的稳定性和可靠性;音特电子能够提供SS14 ，HL8050

在LED显示模块方面，提供高亮度、高对比度的LED显示屏，能够清晰地展示机器人手臂控制器的各种运行状态信息，如工作模式、故障报警等,确保LED显示屏的显示效果稳定，延长显示屏的使用寿命,音特电子能够提供 SS14 、HL8050

对于BEEP蜂鸣器模块，使其在机器人手臂控制器出现异常情况时，能够及时、准确地发出警报声，引起操作人员的注意，为操作人员提供明确的故障提示，便于及时采取相应的处理措施；音特电子能够提供SS14 ,HL8050

RS485通讯模块具备高抗干扰能力，采用先进的差分信号传输技术，有效减少信号传输过程中的干扰，确保数据传输的准确性和稳定性

     CMZ2012-121T        共模电感，提高EMI性能

    PWR4018A221M      提高电源的品质

    ESDSM712 静电保护，确保安装拔插过程的静电干扰

以太网通讯模块提供高速的网络连接，采用先进的网络芯片和优化的网络驱动程序，确保机器人手臂控制器能够快速、稳定地接入以太网，具备网络自适应功能，可自动识别网络环境并调整通信参数，实现与不同网络设备的无缝对接。同时，支持多种网络协议，满足不同应用场景下的数据传输需求很重要

GDT/SMD1812-091

或者 GDT/3R090-8L

区别在于第二级防护，由于千兆网的传输速率更快，对寄生电容值得要求更高，一般推荐 2pF 以下，差分电

压百兆千兆也有不同，故第二级保护使用的器件也和百兆网不同。音特推荐使用电容只有 0.8pF 的

ESDLC3V3D3B，封装为 SOD323,或者使用音特电子专为千兆网络定制的 ESDSLVU2.8-4H,封装为 SOP-8,使用方

法和百兆网上的 ESDSLVU2.8-4 一样

在MCU处理器模块方面，除了选用高性能、低功耗的MCU芯片，具备强大的数据处理能力和丰富的外设资源，能够快速响应各种控制指令，实现对机器人手臂的精确控制，对于MCU的电源供电电源也很关键

音特电子提供  PWR4018A221M      滤波电感

致力成为全球 EMC电磁兼容技术方案及器件供应商 www.yint.com.cn

​

一  国内及国际行业标准

1.1 工业互联网边缘计算 边缘网关管理接口要求》（YD/T 6119 - 2024）自2025年4月1日实施，它规定了工业互联网边缘网关的北向接口技术要求，包括网元管理接口和虚拟化资源管理接口要求，适用于边缘网关节点与边缘云的交互和通信，为二者之间的顺畅沟通奠定了基础

1.2 《工业互联网边缘计算 边缘节点模型与要求 边缘控制器》规范了边缘计算节点中的边缘控制器的模型与要求，确保边缘控制器在整个系统中稳定运行，准确执行控制任务

1.3 《工业互联网边缘计算 边缘节点模型与要求 边缘云》对边缘计算节点中的边缘云的模型与要求进行了规范，使得边缘云能够高效地存储和处理数据，为边缘计算提供强大的支撑

1.4 《工业互联网边缘计算 边缘网关技术要求及测试方法》规定了工业互联网边缘网关的技术要求及测试方法等内容，为边缘网关的研发、生产和检测提供了明确的标准

1.5 《T/JSPAA 006 - 2024工业互联网边缘计算网关技术要求》作为中国团体标准，规定了工业互联网边缘计算网关参考架构，以及硬件功能、软件基本功能等方面的要求，从多个维度保障了边缘计算网关的质量和性能

国内与国际标准对比

1.6 在国际上电磁兼容性测试标准主要有IEC标准、ISO标准、EN标准、FCC标准、CISPR标准、MIL - STD标准等。其中IEC标准是关于电磁兼容性的国际标准，为全球电磁兼容测试提供了通用的准则

1.7 不同地区的标准在具体要求和侧重点上存在差异，例如EN标准是欧洲标准，对设备的电磁兼容性要求较为严格，在辐射放射测试、传导抗扰测试等方面都有详细的限值规定；而FCC标准是美国标准，更注重设备对美国本土电磁环境的适应性

1.8 了解国际标准差异，有助于边缘计算网关在全球市场的推广和应用，满足不同地区客户的需求，确保产品在国际市场上的竞争力

二  EMC电磁兼容标准解读

2.1 传导放射测试（CE）传导放射测试主要测试设备通过电源线或信号线等传导途径向外部发射的电磁干扰信号。限值根据不同频率范围有具体规定，如EN55011等标准中有详细要求。在低频段，限值相对宽松，但随着频率升高，限值逐渐严格，以确保设备不会对周围的电子设备产生过大的干扰

2.2 辐射放射测试（RE）辐射放射测试检测设备向周围空间辐射的电磁干扰信号强度。不同频段有相应的辐射限值标准，如EN55011对不同产品在不同距离下的辐射发射有明确限制。对于靠近人体使用的设备，其辐射限值要求更为严格，以保障人体健康

三 内部核心模块

处理器模块 是边缘计算网关的核心模块之一，它完成数据处理、协议解析、边缘计算等核心任务。CPU、GPU、ARM处理器，具有强大的计算能力，能够快速处理大量的数据，满足边缘计算对实时性和高效性的要求，为整个网关的稳定运行提供了有力支持

存储模块 包括内存和外存，用于暂存和长期存储数据、程序等。如DDR3内存能够快速读写数据，为处理器提供高效的数据支持，保证系统的运行速度；eMMC闪存则适合长期存储数据和程序，即使在断电情况下，数据也不会丢失，确保了网关运行的稳定性和数据的安全性

通信模块实现与外部设备或网络的连接，它包含有线以太网模块、4G/5G通信模块、Wi - Fi模块、蓝牙模块等。有线以太网模块提供稳定高速的网络连接，适用于对数据传输速度和稳定性要求较高的场景；4G/5G通信模块则使网关能够实现远程无线通信，方便在移动场景或偏远地区使用；Wi - Fi模块和蓝牙模块则用于短距离无线通信，便于连接周边的智能设备，实现数据的交互和共享

电源管理模块负责将输入电源转换为各模块所需的稳定电压，并进行电源分配和管理。有的还具备电源反接保护等功能，确保在电源接入错误时，不会对网关设备造成损坏，保障了设备的安全稳定运行，延长了设备的使用寿命

传感器接口模块用于连接各类传感器，实现数据采集。如GPIO、ADC、IIC、UART、PWM、SPI等接口，每种接口都有其独特的功能和适用场景。GPIO接口可用于连接简单的数字传感器，实现基本的信号输入输出；ADC接口则用于将模拟信号转换为数字信号，便于处理器处理，适用于连接温度、压力等模拟传感器

安全模块保障设备和数据的安全，它包括加密芯片、安全认证模块等。加密芯片对数据进行加密处理，防止数据在传输和存储过程中被窃取或篡改；安全认证模块则对访问设备的用户进行身份认证，确保只有授权用户才能访问设备和数据，保护了设备和数据的安全性

四  I/O接口类型及应用

五 供电电压

常见的供电电压有DC 12V、DC 24V、DC 48V等。通常采用DC12V电源适配器供电，这种电压适用于一些小型设备或对功耗要求较低的场景；宽范围支持DC输入电压12/24/48 VDC（9.6 ~ 60 VDC）且有两路冗余电源输入，宽电压范围和冗余电源设计使其能适应更复杂的工作环境，保障设备在不同供电条件下的稳定运行，即使一路电源出现故障，另一路电源仍可保证设备正常工作

六 EMC参考电路

主要功能模块

• 主电路模块

整流单元：将工频交流电源转换为直流电源，通常由二极管或晶闸管组成

滤波单元：用于平滑整流后的直流电压，减少电压纹波，一般由电容、电感等元件构成

逆变单元：把直流功率变换为所需频率的交流功率，以驱动电机，主要由 IGBT 等功率开关器件组成

• 控制电路模块

运算电路：对外部输入的速度、转矩等指令与检测电路反馈的电流、电压信号进行比较运算，确定逆变器的输出电压和频率

电压、电流检测电路：与主回路电位隔离，实时检测主电路的电压、电流等参数，为控制和保护提供依据

驱动电路：将控制信号放大，驱动主电路中的功率器件，使其按照控制要求导通和关断

速度检测电路：以安装在电机轴上的速度检测器的信号为速度反馈，送入运算回路实现速度闭环控制

保护电路：监测主电路的电压、电流等参数，当出现过载、过压、过流、过热等异常情况时，及时采取保护措施，防止设备损坏

通信接口模块：实现变频器与上位机、PLC 或其他设备之间的通信，常见的接口有 RS485、RS232、Ethernet、CAN 总线等，可用于参数设置、状态监控和远程控制等

参数设置与存储模块：用于存储和设置变频器的各种参数，如电机参数、运行参数、保护参数等，用户可通过操作面板或通信接口进行参数修改和调整

容易出现的问题点

• 过流问题：可能是负载突变、电机堵转、变频器输出短路、加速时间过短等原因引起，导致变频器过流保护动作
• 过压问题：电机减速过快、电源电压过高、制动单元故障等会使直流母线电压升高，引发过压故障，损坏变频器的功率器件
• 过热问题：变频器长时间高负荷运行、环境温度过高、冷却风扇故障、散热片堵塞等，会导致变频器内部温度过高，影响其性能和寿命
• 电机运行异常：如电机抖动、噪声大、转速不稳定等，可能是变频器参数设置不当、电机与变频器不匹配、电磁干扰等因素造成
• 通信故障：通信线路损坏、通信参数设置错误、电磁干扰等会导致变频器与其他设备之间通信中断或数据传输错误

  ---

EMC 电磁兼容的常见问题及解决方法

• 电源传导干扰问题

问题表现：变频器产生的高频干扰信号通过电源线传导，影响同一电源网络中的其他设备，导致设备工作异常、出现误动作等

解决方法：在变频器输入端安装电源滤波器，抑制高频干扰信号的传导；使用隔离变压器，将变频器电源与其他设备电源隔离；合理布线，避免电源线与信号线平行敷设，减少电磁耦合

• 空间辐射干扰问题

问题表现：变频器的功率器件在开关过程中会产生电磁辐射，干扰周围的电子设备，如影响附近的传感器、PLC 等设备的正常工作

解决方法：将变频器安装在金属屏蔽柜内，并确保屏蔽柜良好接地；对变频器的信号线缆采用屏蔽线，并将屏蔽层两端接地；合理布置设备位置，增大变频器与其他敏感设备的距离

• 接地问题

问题表现：接地不良会导致变频器的电位不稳定，产生接地环路电流，引入干扰信号，同时也会影响设备的安全性能，可能使电机运行异常、变频器出现故障等

解决方法：确保变频器有独立、可靠的接地系统，接地电阻符合要求；采用单点接地或多点接地方式，根据实际情况优化接地布局；避免不同类型的接地相互干扰，如信号地、电源地和保护地要分开

• 信号线传导干扰问题

问题表现：干扰信号通过变频器的输入输出信号线传导，导致信号失真、控制不准确，使电机运行不稳定或出现误动作

解决方法：对信号线进行合理布线，与电源线保持一定距离，避免平行走线；在信号线上安装共模电感、磁珠等滤波元件，抑制共模和差模干扰；对信号接口进行隔离和滤波处理，如采用光电隔离器等

• 静电放电（ESD）问题

问题表现：静电可能通过变频器的输入输出接口、外壳等部位放电，损坏内部电子元件，导致变频器故障，如控制芯片损坏、功率器件失效等

解决方法：在输入输出接口电路中增加静电保护元件，如静电放电二极管等；对变频器的外壳进行防静电处理，采用防静电材料；操作人员在接触设备时，应佩戴防静电手环等防护用品，避免人体静电对设备造成损害

主要功能模块

1. 控制指令输入模块：接收来自外部设备或系统的控制指令，如位置指令、速度指令、加速度指令等，这些指令可以是数字信号、模拟信号或通过通信接口传输的协议数据
2. 脉冲信号生成模块：根据接收到的控制指令，按照预设的算法和控制逻辑，生成相应的脉冲信号序列。其决定了步进电机的转速、转角和旋转方向，脉冲的频率对应电机转速，脉冲数量对应电机转角
3. 信号放大与驱动模块：将脉冲信号生成模块输出的弱电信号进行功率放大，以提供足够的电流和电压来驱动步进电机的各相绕组。同时，还负责对电机的运行状态进行监测和保护，如过流保护、过压保护、过热保护等
4. 位置反馈模块：通常由编码器等位置传感器组成，用于实时监测步进电机的实际位置，并将位置信息反馈给控制器。控制器通过比较实际位置与目标位置，计算出位置偏差，从而进行闭环控制，提高控制精度
5. 参数设置与存储模块：用于存储和设置步进控制体系的各种参数，如电机的步距角、细分参数、速度限制、加速度限制、位置偏差阈值等。用户可以通过人机界面或通信接口对这些参数进行修改和调整，以适应不同的应用需求
6. 通信接口模块：实现与其他设备或系统之间的通信，如与上位机控制系统、其他运动控制器或外部传感器等进行数据交换和信息交互。常见的通信接口包括 RS232、RS485、Ethernet、CAN 总线等

容易出现的问题点

1. 位置偏差问题：可能由于机械装配不当、控制系统与驱动器信号不匹配、电磁干扰、脉冲当量设置不正确、脉冲指令与方向指令时序冲突等原因导致电机实际位置与目标位置出现偏差
2. 振动和噪声问题：步进电机在低速运行时，容易产生振动和噪声，这会影响系统的稳定性和精度，主要原因包括电机的固有特性、负载不均匀、驱动器的细分设置不合理等
3. 失步问题：当负载过大、脉冲频率过高、电机参数设置不合理或受到干扰时，步进电机可能会出现失步现象，即电机实际转过的角度小于理论上应该转过的角度，导致控制精度下降
4. 过流、过压和过热问题：如果驱动器的输出电流超过电机的额定电流，或者电源电压不稳定、过高，以及电机长时间高负荷运行等，都可能导致驱动器或电机出现过流、过压和过热现象，进而损坏设备
5. 电机力矩不足问题：在高速运行时，步进电机的输出力矩会随着转速的升高而下降，当负载较大时，可能无法满足负载的需求，导致电机无法正常运行或出现堵转现象

   ---

EMC 电磁兼容的常见问题及解决方法

• 电源干扰问题

    问题表现：电源中的纹波、尖峰、浪涌等干扰信号可能导致控制器工作异常，出现脉冲信号输出不稳定、电机运行不平稳等现象

    解决方法：安装电源滤波器，滤除电源中的高频干扰信号；使用隔离变压器，将步进控制体系的电源与其他设备的电源隔离；配备浪涌保护器，防止雷击等瞬间高压对设备造成损坏

• 空间辐射干扰问题

    问题表现：周围的强电磁场辐射可能影响脉冲信号的传输和位置反馈信号的准确性，导致电机运行出现偏差、控制系统误动作等

    解决方法：将控制器和驱动器安装在金属屏蔽柜内；对脉冲信号线和位置反馈信号线采用双绞屏蔽线，并确保屏蔽层良好接地；合理布置设备位置，避免将步进控制体系暴露在强辐射源附近

• 传导干扰问题

    问题表现：干扰信号通过电源线、信号线等传导到控制体系内部，引起系统故障，如控制器误判指令、驱动器输出异常等

    解决方法：对电源线和信号线进行合理布线，避免强电和弱电线路并行；在电源线和信号线上安装共模电感、差模电感等元件，抑制传导干扰；对信号接口进行隔离和滤波处理

• 接地问题

   问题表现：接地不良可能导致设备的电位不稳定，产生接地环路电流，引入干扰信号，还可能影响设备的安全性能，导致电机运行异常、控制器死机等问题

   解决方法：确保步进控制体系有独立、可靠的接地系统，接地电阻应符合要求；将信号地、电源地、保护地分开，避免不同类型的接地相互干扰；采用多点接地或单点接地的方式，根据实际情况优化接地布局

• 静电放电（ESD）问题

   问题表现：静电可能通过控制器、驱动器的输入输出接口、外壳等部位放电，损坏内部电子元件，导致设备故障，如脉冲信号发生器损坏、位置传感器失效等

   解决方法：在输入输出接口电路中增加静电保护元件，如静电放电二极管等；对设备的外壳进行防静电处理，采用防静电材料；操作人员在接触设备时，应佩戴防静电手环等防护用品

主要功能模块

• 数据处理模块

芯片交换器：核心部件，负责数据包的转发与处理，支持多种网络协议和数据通信方式，决定网络的数据吞吐能力和效率

处理器（CPU）：运算和控制核心，承担路由表查找、数据包转发等计算任务，多核处理器可同时处理多任务，提高数据处理速度和效率

• 接口模块

端口：常见有 RJ45 端口、光口、SFP 端口、SFP + 端口、QSFP + 端口、USB 端口、Console 端口等，用于连接不同设备，实现数据交换

背板：提供业务接口和数据转发联系的通道，背板带宽是评估交换机性能的重要指标。

• 存储模块

内存（RAM）：为 CPU 运算提供动态存储空间，存储正在运行的程序和当前数据，具有缓存功能，可提高整体性能

闪存（Flash）：用于永久性保存配置文件、系统软件和其他重要数据，确保交换机断电后数据不丢失

• 电源模块：为交换机提供稳定电力供应，支持交流电源（AC）、直流电源（DC）以及 POE 供电等多种电源类型，常采用冗余电源设计提高可靠性

管理与监控模块：用于远程管理和监控交换机的运行状态，可进行配置管理、性能监测、故障诊断等操作，确保交换机稳定运行

附加功能模块：如支持 VLAN（虚拟局域网）、QoS（服务质量）等功能，可根据具体需求为交换机增加相应的额外功能，提升其性能和功能多样性

容易出现的问题点

• 电源问题：电源电压不稳定、电源线松动或损坏、电源模块故障等，可能导致交换机无法正常启动或频繁重启
• 端口与连接问题：端口损坏、端口接触不良、网线故障、光纤断裂等，会造成网络连接中断、数据传输不稳定或丢包
• 配置问题：IP 地址冲突、VLAN 设置错误、路由协议配置不当等，可能导致网络通信异常，设备之间无法正常通信
• 散热问题：工业环境温度较高，若交换机散热不良，会导致设备内部温度过高，影响其性能和稳定性，甚至可能造成硬件损坏。
• 软件与系统问题：系统软件故障、固件版本不兼容、病毒或恶意软件攻击等，可能使交换机出现死机、卡顿、功能异常等现象

  ---

EMC 电磁兼容的常见问题及解决方法

• 电源传导干扰

问题表现：工业交换机产生的高频干扰信号通过电源线传导，对同一电源网络中的其他设备造成干扰，使其工作异常

解决方法：在电源输入端安装电源滤波器，抑制高频干扰信号；采用隔离变压器，将交换机电源与其他设备电源隔离；合理布线，避免电源线与信号线平行敷设

• 空间辐射干扰

问题表现：交换机内部的电子元件和电路在工作时会产生电磁辐射，干扰周围的电子设备，影响其正常工作

解决方法：将交换机安装在金属屏蔽柜内，并确保屏蔽柜良好接地；对信号线缆采用屏蔽线，并将屏蔽层两端接地；合理布置设备位置，增大与其他敏感设备的距离

• 接地问题

问题表现：接地不良会导致交换机电位不稳定，产生接地环路电流，引入干扰信号，影响设备的正常运行和安全性。

解决方法：确保交换机有独立、可靠的接地系统，接地电阻符合要求；采用单点接地或多点接地方式，根据实际情况优化接地布局；避免不同类型的接地相互干扰

• 信号线传导干扰

问题表现：干扰信号通过交换机的输入输出信号线传导，导致信号失真、数据传输错误，影响网络通信质量

解决方法：对信号线进行合理布线，与电源线保持一定距离，避免平行走线；在信号线上安装共模电感、磁珠等滤波元件，抑制共模和差模干扰；对信号接口进行隔离和滤波处理

• 静电放电（ESD）问题

问题表现：静电可能通过交换机的输入输出接口、外壳等部位放电，损坏内部电子元件，导致交换机故障

解决方法：在输入输出接口电路中增加静电保护元件，如静电放电二极管等；对交换机的外壳进行防静电处理，采用防静电材料；操作人员在接触设备时，应佩戴防静电手环等防护用品

主要功能模块

• 控制单元模块

电源模块：为伺服驱动器提供稳定的电能，确保其正常运行

控制电路：接收、分析和处理来自外部的控制信号，根据预设算法输出合适的电流信号给电机驱动器，实现对电动机的精确控制。通常采用专用 DSP 或 FPGA 芯片，负责复杂算法计算和指令处理

• 驱动器模块

功率模块：一般由 IGBT 或 MOS 管构成，将高电压转化为适合电机驱动的电压，并将电流输出到电机中，实现电能的高效转换，驱动电机运转

电流控制器：根据需要调整电流的大小和方向，以实现对电机的精确控制，保证电机输出所需的力和速度

• 反馈装置模块：常见的有编码器、位移传感器等。用于实时监测电机的转速、位置和加速度等参数，并将这些信息反馈给控制单元，使控制单元能及时调整输出信号，保证电机运行的稳定性和精确性
• 通信接口模块：支持多种总线协议，如 EtherCAT、Profinet、DeviceNet、Modbus、CAN 总线等，实现与上位机、PLC 或其他设备之间的通信，可进行参数设置、状态监控和远程控制等
• 保护装置模块：包括过流保护装置、过热保护装置、过载保护装置、电压保护装置等，监测电路中的电流、设备温度、电压等参数，当出现异常时自动切断电源或停止运行，保护伺服驱动器的各个部件

  ---

容易出现的问题点

• 电源问题：电网电压波动、电源电缆连接不良、电源模块故障等，可能导致伺服驱动器无法正常工作或出现异常报警
• 传感器故障：编码器损坏、接触不良、信号干扰等，会使反馈的位置、速度等信息不准确，导致电机运行不稳定、定位精度下降或出现报警
• 电机故障：如线圈短路、断路、绝缘下降，转子断轴、爆磁，轴承磨损、进水，刹车异响、打不开或刹车力度不足等，影响伺服系统的正常运行
• 通信故障：通信线路损坏、通信参数设置错误、电磁干扰等，会造成伺服驱动器与其他设备之间通信中断、数据传输错误或丢失，使系统无法按预期运行
• 过载问题：负载过重、长时间高负荷运行或电机与负载不匹配等，可能使伺服驱动器和电机过热，甚至触发过载保护，导致设备停机

  ---

EMC 电磁兼容的常见问题及解决方法

• 电源传导干扰

问题表现：伺服驱动器产生的高频干扰信号通过电源线传导，影响同一电源网络中的其他设备，导致设备工作异常、出现误动作等

解决方法：在伺服驱动器输入端安装电源滤波器，抑制高频干扰信号的传导；使用隔离变压器，将伺服驱动器电源与其他设备电源隔离；合理布线，避免电源线与信号线平行敷设，减少电磁耦合

• 空间辐射干扰

问题表现：伺服驱动器的功率器件在开关过程中会产生电磁辐射，干扰周围的电子设备，如影响附近的传感器、PLC 等设备的正常工作

解决方法：将伺服驱动器安装在金属屏蔽柜内，并确保屏蔽柜良好接地；对伺服驱动器的信号线缆采用屏蔽线，并将屏蔽层两端接地；合理布置设备位置，增大伺服驱动器与其他敏感设备的距离

• 接地问题

问题表现：接地不良会导致伺服驱动器的电位不稳定，产生接地环路电流，引入干扰信号，同时也会影响设备的安全性能，可能使电机运行异常、伺服驱动器出现故障

解决方法：确保伺服驱动器有独立、可靠的接地系统，接地电阻符合要求；采用单点接地或多点接地方式，根据实际情况优化接地布局；避免不同类型的接地相互干扰，如信号地、电源地和保护地要分开

• 信号线传导干扰

问题表现：干扰信号通过伺服驱动器的输入输出信号线传导，导致信号失真、控制不准确，使电机运行不稳定或出现误动作

解决方法：对信号线进行合理布线，与电源线保持一定距离，避免平行走线；在信号线上安装共模电感、磁珠等滤波元件，抑制共模和差模干扰；对信号接口进行隔离和滤波处理，如采用光电隔离器等

• 静电放电（ESD）问题

问题表现：静电可能通过伺服驱动器的输入输出接口、外壳等部位放电，损坏内部电子元件，导致伺服驱动器故障，如控制芯片损坏、功率器件失效等

解决方法：在输入输出接口电路中增加静电保护元件，如静电放电二极管等；对伺服驱动器的外壳进行防静电处理，采用防静电材料；操作人员在接触设备时，应佩戴防静电手环等防护用品，避免人体静电对设备造成损害

工业伺服、控制器人机界面的主要模块

• 显示模块：负责将系统的运行状态、参数信息、操作提示等内容以可视化的方式呈现给用户，如液晶显示屏（LCD）、发光二极管显示屏（LED）
• 输入模块：是用户向人机界面输入指令和数据的通道，常见的有触摸屏、物理按键、旋钮、鼠标、键盘等
• 通信模块：用于实现人机界面与工业伺服、控制器以及其他相关设备之间的数据传输和交互，如串口通信（RS232、RS485 等）、以太网通信、现场总线通信（如 Profibus、Canbus 等）
• 处理模块：对输入的信息进行处理和分析，协调各模块之间的工作，并根据设定的程序和逻辑，控制显示模块展示相应的内容，通常包含微处理器、内存等
• 电源模块：为整个人机界面提供稳定的电力供应，将外部输入的电源转换为适合各模块工作的电压和电流。

  ---

各模块容易出现的问题点

• 显示模块：屏幕显示不清晰、出现花屏、黑屏现象；颜色失真，显示的色彩与实际应显示的色彩不符；背光灯损坏，导致屏幕亮度不足或完全不亮
• 输入模块：触摸屏反应不灵敏或不准确，出现触摸点偏移、部分区域无响应等问题；物理按键按下后无反应、按键粘连，导致误操作；旋钮旋转时卡顿、不顺畅，或者旋转角度与实际输出的信号不匹配
• 通信模块：通信中断，人机界面与伺服、控制器之间无法进行数据传输；通信不稳定，数据传输时出现延迟、丢包、数据错误等现象；通信参数配置错误，导致无法与其他设备建立正确的连接
• 处理模块：系统运行缓慢，操作响应迟钝，导致用户操作后需要等待较长时间才能看到反馈；死机或程序崩溃，人机界面完全无响应，需要重启才能恢复正常；内存不足，导致部分功能无法正常使用或数据丢失
• 电源模块：电源输出电压不稳定，过高或过低的电压可能会损坏其他模块；电源故障，无法正常输出电力，导致人机界面无法启动。

  ---

EMC 电磁兼容常见问题及解决方法

1. 电磁干扰（EMI）辐射问题：设备向外发射的电磁能量超过规定的限值，对周围其他设备产生干扰。解决方法包括优化电路设计，减少高频信号的辐射，如采用合理的布线方式、缩短信号线长度；使用屏蔽技术，对容易产生辐射的部件或整个设备进行屏蔽；安装电磁屏蔽滤波器，抑制电磁干扰信号的传播
2. 电磁敏感度（EMS）问题：设备对外部电磁干扰过于敏感，导致自身工作异常。可选用抗干扰能力强的电子元件和器件；对敏感电路和信号进行隔离和保护，如采用光电隔离、磁隔离等技术；合理设计接地系统，确保设备有良好的接地，降低接地阻抗
3. 电源噪声问题：电源系统中的纹波、尖峰等噪声会影响设备的稳定性和性能。解决措施有在电源输入端和各功能模块的电源引脚处添加去耦电容，滤除高频噪声；采用电源滤波器，对电源进行滤波处理，减少电源中的干扰信号；优化电源电路的布局和布线，避免电源线与信号线平行敷设，减少电源噪声对信号的干扰
4. 信号传输干扰问题：信号在传输过程中受到电磁干扰，导致信号失真、误码等。可采用屏蔽电缆传输信号，并确保屏蔽层良好接地；对高速信号和敏感信号进行差分传输，提高信号的抗干扰能力；合理规划信号布线，避免不同类型信号之间的相互干扰，如将数字信号和模拟信号分开布线
5. 静电放电（ESD）问题：静电放电可能会损坏设备的电子元件，导致设备故障。应增加防静电措施，如在设备外壳、操作面板等容易产生静电的部位采用防静电材料；安装静电释放器件，如静电放电二极管、静电释放电阻等，将静电电荷快速释放到地；操作人员佩戴防静电手环、防静电服等，防止人体静电对设备造成损害

   ---

• 数字输入输出（Digital I/O）：用于传输离散的二进制信号，如开关状态、逻辑电平。常见的有 PNP 数字量输入输出、NPN 数字量输入输出、继电器数字量输出等。相关标准如 IEC 61131-2 等对数字量接口的电气特性等有规定
• 模拟输入输出（Analog I/O）：用于传输连续变化的模拟信号，如电压、电流信号，像 ±5V、±10V 电压输入输出，4-20mA、0-20mA 电流输入输出等。标准有相关的工业过程测量和控制的模拟信号标准，如 IEC 60381 等
• 脉冲输入输出（Pulse I/O）：用于传输脉冲信号，常用于计数、位置控制等，如监测累积流量、控制伺服电机运动。在伺服控制中，脉冲接口相关标准会涉及到运动控制的脉冲频率、脉冲宽度等规范
• 通信接口：包括串口通信（如 RS232、RS485，相关标准有 EIA-232、EIA-485）、以太网通信（遵循 IEEE 802.3 等标准）、现场总线通信（如 Profibus 遵循 EN 50170 等标准、Canbus 遵循 ISO 11898 等标准）

  ---

1. 数字输入输出口：输入信号误判，如干扰导致输入状态错误；输出触点损坏，长期通断大电流使触点烧蚀、粘连；电气隔离问题，隔离不良导致信号串扰、损坏设备
2. 模拟输入输出口：信号漂移，长时间运行或温度变化等导致输出信号偏离设定值；噪声干扰，使模拟信号失真，影响控制精度；量程匹配问题，输入输出量程与实际设备不匹配，导致数据不准确
3. 脉冲输入输出口：脉冲丢失，高速脉冲传输时可能因干扰、线路问题等导致部分脉冲未被正确接收；脉冲频率不稳定，影响位置控制精度和电机运行平稳性；脉冲信号畸变，如波形失真、脉宽变化，使接收端误判
4. 通信接口：通信中断，因干扰、线路故障、协议不匹配等导致通信突然停止；通信数据错误，数据传输过程中受干扰出现误码、丢包等；通信速率不稳定，时快时慢影响系统实时性和稳定性

   ---

• 传导干扰问题：干扰信号通过电源线、信号线等传导到其他设备。解决方法是在电源线和信号线上安装合适的滤波器，抑制传导干扰；优化布线，避免强电和弱电线路并行，减少传导耦合
• 辐射干扰问题：设备向外辐射电磁能量，干扰周围其他设备。可采用屏蔽措施，对 I/O 口所在的电路板、模块进行屏蔽处理；合理设计 PCB 布局，减少信号环路面积，降低辐射强度
• 静电放电（ESD）问题：静电可能通过 I/O 口放电，损坏设备或干扰信号。要增加防静电措施，如安装静电释放器件，对 I/O 口进行静电防护；操作人员做好静电防护，佩戴防静电手环
• 电磁敏感度（EMS）问题：I/O 口对外部电磁干扰敏感，导致信号错误或设备工作异常。可选用抗干扰能力强的 I/O 芯片和器件；对 I/O 信号进行隔离和滤波处理，提高抗干扰能力
• 电源噪声问题：电源纹波、尖峰等噪声会影响 I/O 口的稳定性和信号质量。在电源输入端和 I/O 口电源引脚处添加去耦电容，滤除高频噪声；采用稳定的电源模块，提高电源质量

  ---

• 中央处理器（CPU）电路：由控制器、运算器和寄存器组成，是 PLC 的核心，负责执行控制程序，处理输入信号，进行数据运算和逻辑判断，并产生输出信号
• 电源电路：用于将外部输入的交流电转换为 PLC 内部所需的直流电，为中央处理器、存储器、输入输出接口等电路提供稳定的 5V、12V、24V 等直流电源，通常采用开关式稳压电源，具有稳压、抗干扰等功能
• 存储器电路：包括系统存储器和用户存储器。系统存储器用于存放 PLC 的系统程序，由厂家编写并固化，一般为只读存储器（ROM）；用户存储器用于存放用户编写的控制程序和数据，常采用可电擦除的 E2PROM 等存储器
• 输入输出（I/O）接口电路：输入接口电路用于将按钮、行程开关、传感器等外部设备产生的信号转换为 CPU 能够识别的信号，可分为直流输入电路和交流输入电路；输出接口电路将 CPU 输出的信号转换为能驱动外部执行元件的信号，有继电器输出型、晶体管输出型和晶闸管输出型三种

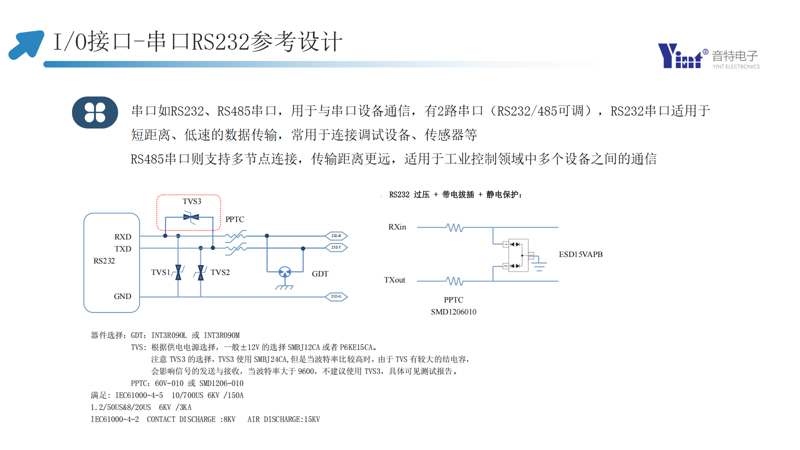

• 通信接口电路：实现 PLC 与其他设备或系统之间的数据交换，常见的有 RS232、RS485、以太网接口、现场总线接口等，遵循相应的通信协议标准
• 扩展接口电路：用于连接扩展单元和功能模块，使 PLC 的配置更加灵活，以满足不同控制系统的需要

  ---

• 高速信号处理：在一些高速控制场景下，如高速计数、高速脉冲输出等，需要 CPU 和相关电路能够快速准确地处理高频信号，确保计数精度和脉冲输出的稳定性，对电路的响应速度和抗干扰能力要求很高
• 复杂算法实现：对于一些复杂的控制任务，需要 PLC 执行复杂的数学运算、逻辑运算和数据处理算法，如 PID 控制算法、模糊控制算法等，这要求 CPU 具有较强的运算能力和数据处理能力，同时也需要优化算法以提高执行效率
• 可靠性设计：工业环境复杂恶劣，PLC 需要在高温、潮湿、振动、电磁干扰等条件下长期稳定运行，因此，在电路设计中需要采取一系列可靠性措施，如电源的稳定性设计、抗干扰设计、冗余设计等
• 兼容性与可扩展性：在实际应用中，PLC 往往需要与多种不同品牌、不同类型的设备进行通信和协同工作，这就要求 PLC 的通信接口和协议具有良好的兼容性。同时，随着生产工艺的发展和需求的变化，PLC 系统需要具备可扩展性，以便能够方便地添加新的功能模块和 I/O 点
• 实时性要求：在一些对实时性要求较高的控制系统中，如工业机器人控制、自动化生产线的高速分拣等，PLC 需要在极短的时间内完成输入信号的采集、程序的执行和输出信号的刷新，确保系统的实时响应能力

  ---

• 电源干扰问题

问题表现：电源中的纹波、尖峰、浪涌等干扰信号可能导致 PLC 工作异常，如程序运行错误、元件损坏等

解决方法：安装电源滤波器，滤除电源中的高频干扰信号；使用隔离变压器，将 PLC 的电源与其他设备的电源隔离，减少电源之间的相互干扰；配备浪涌保护器，防止雷击等瞬间高压对 PLC 造成损坏

• 空间辐射干扰问题

问题表现：周围的强电磁场辐射可能影响 PLC 的正常工作，导致信号传输错误、程序运行不稳定等

解决方法：将 PLC 安装在金属屏蔽柜内，屏蔽外界的电磁辐射；对 PLC 的信号线采用双绞屏蔽线，并确保屏蔽层良好接地；合理布置 PLC 与其他设备的位置，避免将 PLC 暴露在强辐射源附近

• 传导干扰问题

问题表现：干扰信号通过电源线、信号线等传导到 PLC 内部，引起系统故障

解决方法：对电源线和信号线进行合理布线，避免强电和弱电线路并行，减少传导耦合；在电源线和信号线上安装共模电感、差模电感等元件，抑制传导干扰

• 接地问题

问题表现：接地不良可能导致 PLC 的电位不稳定，产生接地环路电流，引入干扰信号，还可能影响设备的安全性能

解决方法：确保 PLC 有独立、可靠的接地系统，接地电阻应符合要求（一般≤4Ω）；将信号地、电源地、保护地分开，避免不同类型的接地相互干扰；采用多点接地或单点接地的方式，根据实际情况优化接地布局

• 静电放电（ESD）问题

问题表现：静电可能通过 PLC 的输入输出接口、外壳等部位放电，损坏内部电子元件，导致设备故障

解决方法：在 PLC 的输入输出接口电路中增加静电保护元件，如静电放电二极管等；对 PLC 的外壳进行防静电处理，采用防静电材料；操作人员在接触 PLC 设备时，应佩戴防静电手环等防护用品，防止人体静电对设备造成损害

主要功能模块

• 图像采集模块

相机：常见的有 CCD 相机和 CMOS 相机，将光信号转换为电信号或数字信号，根据应用场景选择不同分辨率、帧率、灵敏度的相机

镜头：根据焦距、光圈、景深等参数选择合适的镜头，确保拍摄到清晰、完整的图像，常见的有定焦镜头、变焦镜头等

光源：为拍摄提供充足的光线，包括高频荧光灯、LED 灯等，不同的光源颜色、强度和角度会影响图像质量

• 信号处理模块

图像采集卡：将相机输出的信号转换为计算机能够处理的数字信号，同时控制相机的参数，如触发、曝光时间等

处理器：通常是计算机或专用的图像处理芯片，对采集到的图像数据进行处理、分析和识别，完成特征提取、目标定位等任务

• 控制与通信模块

机器人控制单元：根据视觉系统的处理结果，控制工业机器人的动作，实现对目标的抓取、装配等操作

通信接口：实现视觉设备与工业机器人、上位机或其他设备之间的数据传输和通信，常见的接口有以太网、USB、RS-232 等

• 软件算法模块

图像处理软件：对采集到的图像进行预处理、滤波、增强、分割等操作，提高图像质量，为后续的分析和识别提供基础

模式识别与深度学习算法：用于目标识别、分类、定位等任务，如基于模板匹配、特征匹配的传统模式识别算法，以及基于卷积神经网络等的深度学习算法

视觉分辨的主要技术路线

• 传统图像处理技术路线：通过图像滤波、边缘检测、形态学处理等方法提取图像的特征，然后基于模板匹配、特征匹配等算法进行目标识别和定位，适用于简单场景和规则目标的识别
• 深度学习技术路线：利用深度神经网络，如卷积神经网络（CNN），自动学习图像的特征，能够处理复杂场景和不规则目标，具有较高的识别准确率和鲁棒性，但需要大量的训练数据和计算资源
• 多传感器融合技术路线：将视觉传感器与激光雷达、红外传感器等其他传感器相结合，融合多种传感器的数据进行目标识别和定位，提高系统的环境感知能力和准确性，适用于复杂环境下的应用

  ---

容易出现的问题点

• 图像质量问题：如运动模糊、聚焦模糊、光照不足模糊、镜头污垢模糊等，影响目标识别的准确性。
• 目标遮挡与复杂背景问题：当目标被部分遮挡或处于复杂背景中时，可能导致识别错误或无法识别。
• 算法性能问题：传统算法在复杂场景下可能存在识别准确率低、鲁棒性差的问题，深度学习算法则可能面临训练时间长、模型过拟合等问题
• 系统稳定性问题：工业环境中的振动、灰尘、温度变化等因素可能影响设备的稳定性，导致系统故障或性能下降
• 通信与同步问题：视觉设备与工业机器人之间的通信可能出现延迟、数据丢失等问题，影响两者之间的协同工作

  ---

EMC 电磁兼容的常见问题及解决方法

• 电源传导干扰
• 问题表现：视觉设备产生的高频干扰信号通过电源线传导，影响同一电源网络中的其他设备
• 解决方法：在电源输入端安装电源滤波器；采用隔离变压器；合理布线，避免电源线与信号线平行敷设
• 空间辐射干扰

问题表现：设备内部的电子元件和电路工作时产生电磁辐射，干扰周围电子设备

解决方法：将设备安装在金属屏蔽柜内并良好接地；对信号线缆采用屏蔽线并将屏蔽层两端接地；合理布置设备位置，增大与其他敏感设备的距离

• 接地问题

问题表现：接地不良导致电位不稳定，产生接地环路电流，引入干扰信号

解决方法：确保设备有独立、可靠的接地系统，接地电阻符合要求；采用单点接地或多点接地方式，优化接地布局

• 信号线传导干扰

问题表现：干扰信号通过输入输出信号线传导，导致信号失真、数据传输错误

解决方法：对信号线合理布线，与电源线保持距离，避免平行走线；在信号线上安装共模电感、磁珠等滤波元件

• 静电放电（ESD）问题

问题表现：静电通过设备的输入输出接口、外壳等部位放电，损坏内部电子元件

解决方法：在输入输出接口电路中增加静电保护元件；对设备的外壳进行防静电处理；操作人员佩戴防静电手环等防护用品
