防雷器SPD产品上的8/20波形与10/350波形的含义
来源:音特电子 发布日期:2024-01-25 浏览次数:3520次
分享:

浪涌保护器(SPD)是用于保护电子设备免受电源浪涌或瞬态电压影响的重要装置,我们在选购SPD相关产品时,会发现在其防雷能力放电电流KA后面还有一个重要参数——8/20us10/350us,这两个参数究竟表示什么意思呢?下面一起来一探究竟。

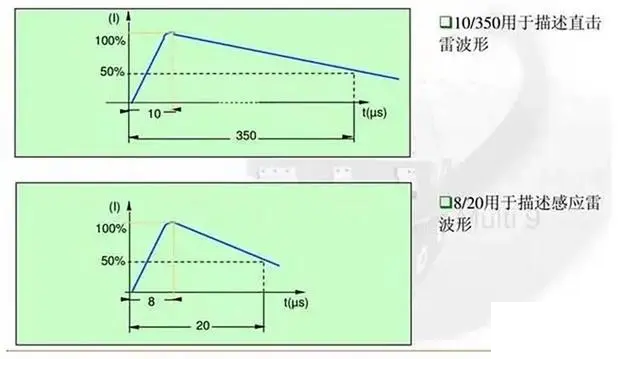

1.雷电波形

8/20us10/350us均表示冲击脉冲电流时间变化的数据,其中8/20us是典型雷电击穿大地(避雷针或临近接闪物)引起的电磁脉冲感应过电压,这个感应过电压击穿、烧毁设备时的电流曲线,我们一般称为感应雷波形;10/350us10(微秒)表示冲击脉冲到达百分之九十电流峰值的时间,而350表示从电流峰值到半峰值的时间。



2.直击雷波形和感应雷波形的区别

标准与规定的差异性:IEC国际电工委员会标准IEC1024《建筑设计防雷规范》、IEC1312《雷电电磁脉冲防护》均执行10/350uS8/20uS雷电波形。国家标准GB11032-2000《交流避雷器》、GB3482-3483-83《电子设备雷击实验、导则》均执行8/20uS雷电波形。

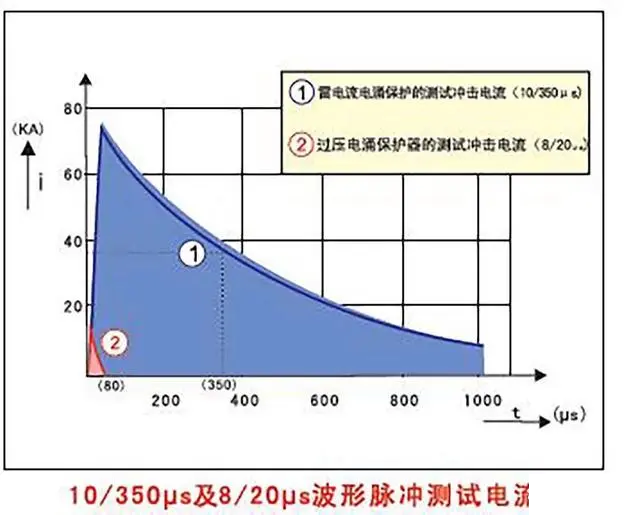

根据理论计算,同等雷击电流作用下,10/350uS8/20uS雷电焦耳能量之比为17.5:1(比如:一个8/20uS雷电流10KA其雷电焦耳为1000J,那么,一个10/350uS雷电流10KA其雷电焦耳近似为17500J)10/350uS8/20uS雷电焦耳能量是有本质上的区别。



在防雷设计中,10/350us波形的浪涌保护器产品为一级浪涌保护器,也称为T1类测试防雷产品,用冲击电流limp表示,防雷标准GB50057-2010建筑物防雷设计规范中有要求—级防雷需要采用10/350us波形测试≥12.5kA的浪涌保护器;8/20us波形测试的浪涌保护器为二三四级浪涌保护器,也叫T2类测试防雷产品,用标称放电电流In和最大放电电流/max表示,一般常用规格是40kA/80kA/100kA等等。

3.电源浪涌保护器的选购方法

在不同供电系统下,浪涌保护器(SPD)的选型应遵循以下原则:

根据供电系统的类型和接地方式,选择合适的保护模式和接线方式。例如,在TN-S系统中,可以选择4P3P+N型的浪涌保护器(SPD),并采用全保护模式;在IT系统中,可以选择3P型的浪涌保护器(SPD),并采用共模模式。



根据被保护设备的耐受电压和供电电压,选择合适的最大连续工作电压UC和电压保护水平UP。最大连续工作电压UC是指浪涌保护器(SPD)可以持续加在其上而不会造成特性变化和激活的最大电压。电压保护水平UP是指在标称放电电流作用时测量到的浪涌保护器(SPD)两端的最大电压。为了使被保护设备不受过电压的危害,应使被保护设备的耐受电压大于浪涌保护器(SPD)的电压保护水平UP



根据供电系统中可能出现的雷击强度和过电压干扰频率,选择合适的标称放电电流In或冲击电流Iimp。标称放电电流In是指浪涌保护器(SPD)可以通过28/20μs波形的峰值电流而不受损坏。冲击电流Iimp是指浪涌保护器(SPD)可以通过110/350μs波形的峰值电流而不受损坏。一般来说,雷击强度越高,过电压干扰频率越高,就应选择放电能力越大的浪涌保护器(SPD)。
