机器人手臂控制器:EMC电磁兼容
人机界面
I / O工业物联网
PLC可编程逻辑控制器
机器人手臂控制器:EMC电磁兼容

一、机器人手臂控制器行业标准剖析

GB/T 39004—2020《工业机器人电磁兼容设计规范》

GB/T 37283-2019 服务机器人 电磁兼容 通用标准 抗扰度要求和限值

GB/T 39785-2021 服务机器人 机械安全评估与测试方法

GB/T 40014-2021 双臂工业机器人 性能及其试验方法

GB/T 40013-2021 服务机器人 电气安全要求及测试方法

GBZ 41046-2021 上肢康复训练机器人 要求和试验方法

TGDCKCJH 013-2020 工业机器人伺服系统可靠性通用要求

TGDCKCJH 014-2020 工业机器人伺服系统可靠性仿真试验规范

TGDCKCJH 015-2020 工业机器人伺服系统可靠性强化试验方法

TGQDA 00005-2021 机器人控制器加速试验与可靠性指标验证方法

TSSITS 301-2020 工业应用移动机器人 设计通则

1.1 同样在T/ZXCH 0014- 2023标准中,规定了详细的试验方法和检验规则。通过这些标准的试验方法,可以准确测试机器人手臂控制器的各项性能,判断其是否符合技术要求;检验规则则明确了产品的合格判定准则,从原材料检验到成品检验,每一个环节都有严格的规范,保证进入市场的机器人手臂控制器质量可靠,为用户提供稳定、高效的使用体验

1.2 GB/T 37283-2019《服务机器人 电磁兼容 通用标准 抗扰度要求和限值》

 B 级:服务机器人正常工作时,其性能受到一定电磁干扰影响,但仍能满足基本功能要求

试验名称

中国标

国际标

静电放电抗扰度试验

GB/T 17626.2

IEC61000-4-2

射频电磁场辐射抗扰度试验

 GB/T 17626.3

IEC61000-4-3

电快速瞬变脉冲群抗扰度试验

GB/T 17626.4

IEC61000-4-4

浪涌(冲击)抗扰度试验

GB/T 17626.5

IEC61000-4-5

射频场感应的传导骚扰抗扰度试验

GB/T 17626.6

IEC61000-4-6

工频磁场抗扰度试验

GB/T 17626.8

IEC61000-4-8

电压暂降、短时中断和电压变化的抗扰度试验

GB/T 17626.11

IEC61000-4-11

 ​国际标准化组织(ISO)标准

ISO 10218-1:2011 :《机器人与机器人装置 工业机器人的安全要求 第 1 部分:机器人》

ISO 10218-2:2011:《机器人与机器人装置 工业机器人的安全要求 第 2 部分:机器人系统与集成》

ISO/TS 15066:2016:《机器人与机器人装置 协作机器人》

美国标准

ANSI/RIA R15.06-2012:《工业机器人和机器人系统 安全要求》

RIA TR R15.606-2016:美国协作机器人安全标准

欧盟标准

EN ISO 10218-1:2011和EN ISO 10218-2:2011

EN 60204-1:《机械安全 机械电气设备 》

德国

VDI 2057 Blatt 2-2002和VDI 2057 Blatt 2-2012:《人体暴露于机械振动 手臂振动》

DIN EN ISO 13849-1:2016:《机械安全 控制系统的安全相关部件

日本机器人协会(JARA),ISO 13482 是关于护理机器人安全性的国际标准



二、机器人手臂控制器EMC电磁兼容

2.1 GB/T 39004—2020《工业机器人电磁兼容设计规范》,该标准于中国机械工业联合会规定了工业机器人的示教器、控制柜、机器人本体、印制电路板(PCB)的电磁兼容(EMC)设计要求 2.2 EMC证实方法: 电磁兼容性测试方法:规定了工业机器人电磁兼容性的测试方法和程序,包括测试环境、测试设备、测试项目和测试步骤等 设计过程记录:要求对工业机器人电磁兼容设计的过程进行记录,包括设计文档、测试报告、整改记录等,以便于追溯和验证设计的有效性

2.3 工业机器人在运行过程中会产生大量电磁干扰,同时自身也对外界电磁干扰敏感。如果电磁兼容性处理不当,不仅会影响机器人系统的稳定性和精确性,导致动作偏差、数据传输错误等问题,还可能干扰周围设备的正常工作

2.4 以汽车制造自动化生产线为例,控制机器人手臂的控制系统对电磁干扰非常敏感,一旦受到干扰,机器人手臂可能会出现动作偏差,影响汽车零部件的安装质量。因此,对机器人手臂控制器进行EMC设计与测试,是确保其在各种电磁环境下可靠运行的关键,对于保障工业生产的顺利进行具有重要意义

2.5 EMC抗干扰设计方法

屏蔽  是常见的抗干扰措施,通过使用金属屏蔽材料将设备或电路包围起来,能够有效阻止外部电磁干扰进入,同时防止内部电磁干扰泄漏出去;例如,在工业电缆中,通常会使用金属屏蔽层来保护电缆内部的信号传输不受外界干扰

接地  可以将设备上的电磁干扰电流引入大地,从而降低设备的电磁干扰水平;在工业自动化系统中,会根据设备特点和电磁环境选择单点接地、多点接地等不同的接地方式

合理布局在工业自动化设备的设计和安装过程中,能减少电磁干扰的产生和传播。比如将强电设备和弱电设备分开布置,避免强电设备对弱电设备产生干扰;合理规划电缆的走向,避免电缆之间的相互干扰

滤波  去除电路中的高频干扰信号,在电源电路中,常使用电源滤波器来抑制电源线上的电磁干扰,保证设备获得稳定、纯净的电源

三、机器人手臂控制器常见问题与行业痛点洞察

技术瓶颈A  机器人手臂控制器的核心部件和关键技术仍存在短缺问题,高性能伺服电机、减速器、控制器等技术壁垒高,突破难度大,限制了机器人整体性能的提升

技术瓶颈B 智能化、感知能力和适应性仍有待提高。在复杂多变的工作环境中,机器人手臂控制器难以快速、准确地感知环境变化并做出相应调整,无法满足日益增长的多样化应用需求

市场困境   目前机器人行业市场竞争激烈,同质化现象严重,许多企业为了争夺市场份额,大打价格战,导致整个行业利润空间被大幅压缩,企业缺乏足够的资金投入研发和创新,不利于行业的健康发展;机器人企业在市场开拓方面面临诸多困难,一方面,对市场需求的了解不够深入,产品与市场实际需求存在一定偏差;另一方面,缺乏有效的营销策略,难以打开新的市场和客户群体,限制了企业的发展规模和速度

四、为机器人手臂控制器赋能

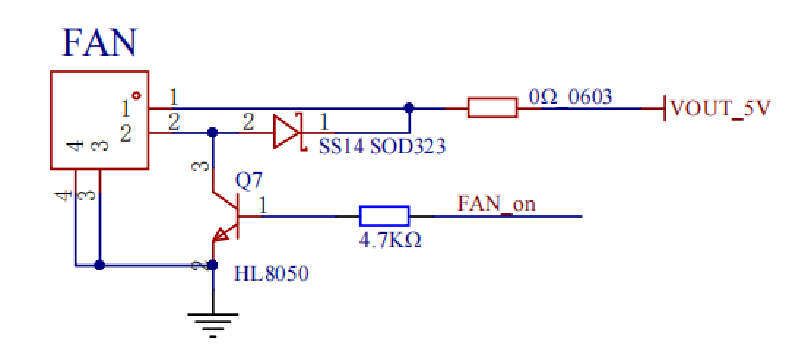

风扇模块解决方案 , 针对机器人手臂控制器的风扇模块,采用高效散热设计理念,选用高性能的风扇组件,确保在机器人手臂控制器运行过程中能够快速、有效地散发热量, 通过优化风扇的转速控制算法,实现根据控制器的温度实时调节风扇转速,既能保证良好的散热效果,又能降低风扇运行产生的噪音和能耗,提高系统的稳定性和可靠性;音特电子能够提供SS14 ,HL8050

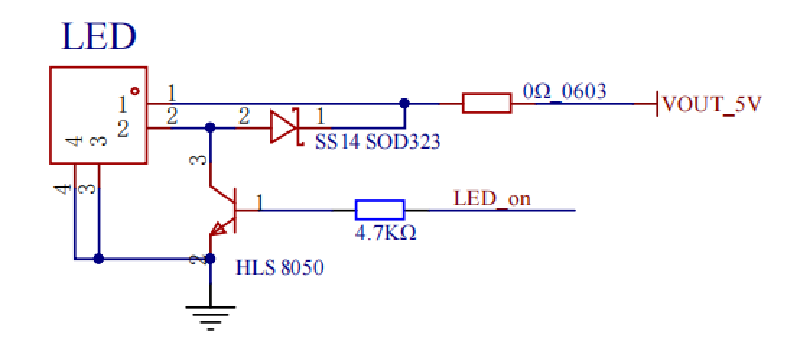

在LED显示模块方面,提供高亮度、高对比度的LED显示屏,能够清晰地展示机器人手臂控制器的各种运行状态信息,如工作模式、故障报警等,确保LED显示屏的显示效果稳定,延长显示屏的使用寿命,音特电子能够提供 SS14 、HL8050

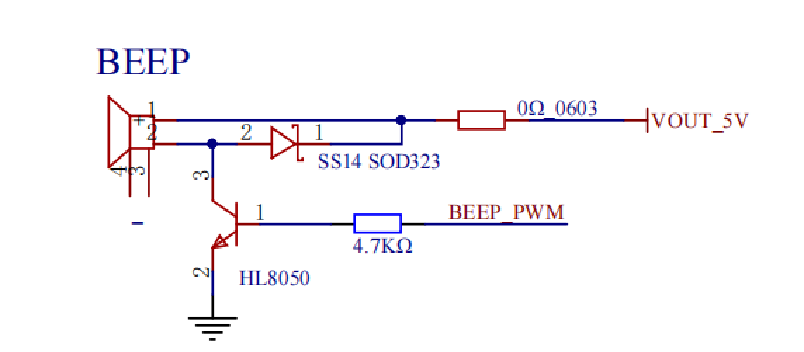

对于BEEP蜂鸣器模块,使其在机器人手臂控制器出现异常情况时,能够及时、准确地发出警报声,引起操作人员的注意,为操作人员提供明确的故障提示,便于及时采取相应的处理措施;音特电子能够提供SS14 ,HL8050

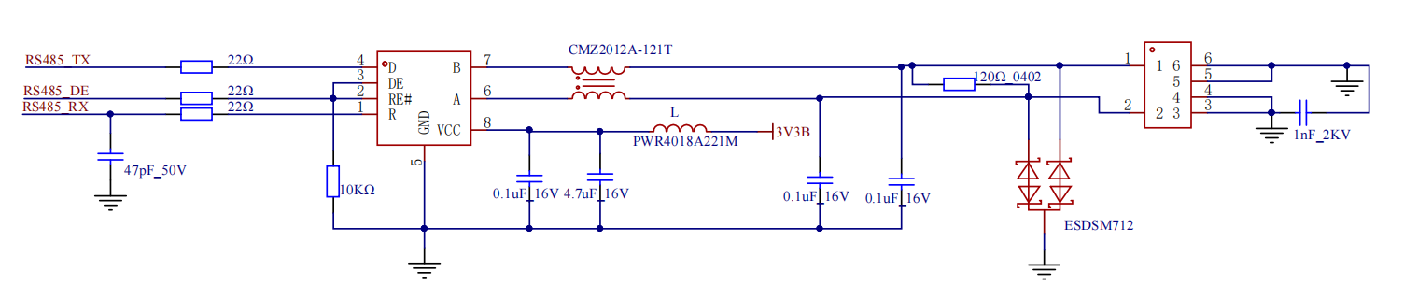

RS485通讯模块具备高抗干扰能力,采用先进的差分信号传输技术,有效减少信号传输过程中的干扰,确保数据传输的准确性和稳定性

     CMZ2012-121T        共模电感,提高EMI性能

    PWR4018A221M      提高电源的品质

    ESDSM712 静电保护,确保安装拔插过程的静电干扰

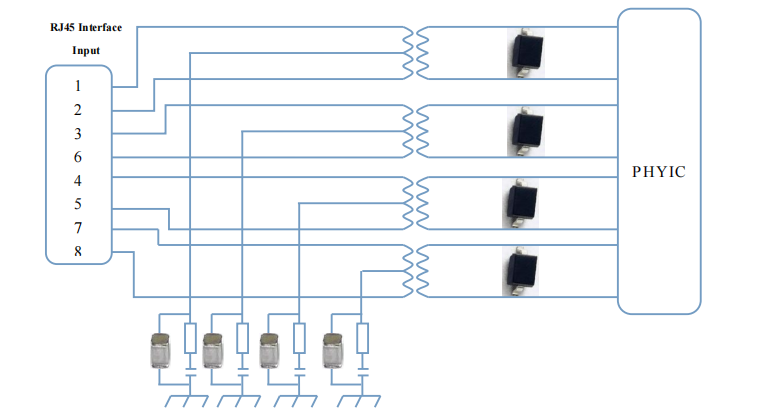

以太网通讯模块提供高速的网络连接,采用先进的网络芯片和优化的网络驱动程序,确保机器人手臂控制器能够快速、稳定地接入以太网,具备网络自适应功能,可自动识别网络环境并调整通信参数,实现与不同网络设备的无缝对接。同时,支持多种网络协议,满足不同应用场景下的数据传输需求很重要

GDT/SMD1812-091

或者 GDT/3R090-8L

区别在于第二级防护,由于千兆网的传输速率更快,对寄生电容值得要求更高,一般推荐 2pF 以下,差分电

压百兆千兆也有不同,故第二级保护使用的器件也和百兆网不同。音特推荐使用电容只有 0.8pF 的

ESDLC3V3D3B,封装为 SOD323,或者使用音特电子专为千兆网络定制的 ESDSLVU2.8-4H,封装为 SOP-8,使用方

法和百兆网上的 ESDSLVU2.8-4 一样

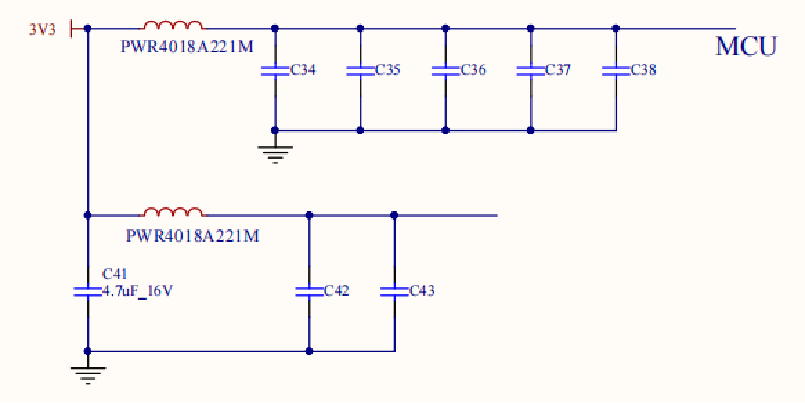

MCU处理器模块方面,除了选用高性能、低功耗的MCU芯片,具备强大的数据处理能力和丰富的外设资源,能够快速响应各种控制指令,实现对机器人手臂的精确控制,对于MCU的电源供电电源也很关键

音特电子提供  PWR4018A221M      滤波电感

致力成为全球 EMC电磁兼容技术方案及器件供应商 www.yint.com.cn

人机界面

工业伺服、控制器人机界面的主要模块

  • 显示模块:负责将系统的运行状态、参数信息、操作提示等内容以可视化的方式呈现给用户,如液晶显示屏(LCD)、发光二极管显示屏(LED)
  • 输入模块:是用户向人机界面输入指令和数据的通道,常见的有触摸屏、物理按键、旋钮、鼠标、键盘等
  • 通信模块:用于实现人机界面与工业伺服、控制器以及其他相关设备之间的数据传输和交互,如串口通信(RS232、RS485 等)、以太网通信、现场总线通信(如 Profibus、Canbus 等)
  • 处理模块:对输入的信息进行处理和分析,协调各模块之间的工作,并根据设定的程序和逻辑,控制显示模块展示相应的内容,通常包含微处理器、内存等
  • 电源模块:为整个人机界面提供稳定的电力供应,将外部输入的电源转换为适合各模块工作的电压和电流。

各模块容易出现的问题点

  • 显示模块:屏幕显示不清晰、出现花屏、黑屏现象;颜色失真,显示的色彩与实际应显示的色彩不符;背光灯损坏,导致屏幕亮度不足或完全不亮
  • 输入模块:触摸屏反应不灵敏或不准确,出现触摸点偏移、部分区域无响应等问题;物理按键按下后无反应、按键粘连,导致误操作;旋钮旋转时卡顿、不顺畅,或者旋转角度与实际输出的信号不匹配
  • 通信模块:通信中断,人机界面与伺服、控制器之间无法进行数据传输;通信不稳定,数据传输时出现延迟、丢包、数据错误等现象;通信参数配置错误,导致无法与其他设备建立正确的连接
  • 处理模块:系统运行缓慢,操作响应迟钝,导致用户操作后需要等待较长时间才能看到反馈;死机或程序崩溃,人机界面完全无响应,需要重启才能恢复正常;内存不足,导致部分功能无法正常使用或数据丢失
  • 电源模块:电源输出电压不稳定,过高或过低的电压可能会损坏其他模块;电源故障,无法正常输出电力,导致人机界面无法启动。

EMC 电磁兼容常见问题及解决方法

  1. 电磁干扰(EMI)辐射问题:设备向外发射的电磁能量超过规定的限值,对周围其他设备产生干扰。解决方法包括优化电路设计,减少高频信号的辐射,如采用合理的布线方式、缩短信号线长度;使用屏蔽技术,对容易产生辐射的部件或整个设备进行屏蔽;安装电磁屏蔽滤波器,抑制电磁干扰信号的传播
  2. 电磁敏感度(EMS)问题:设备对外部电磁干扰过于敏感,导致自身工作异常。可选用抗干扰能力强的电子元件和器件;对敏感电路和信号进行隔离和保护,如采用光电隔离、磁隔离等技术;合理设计接地系统,确保设备有良好的接地,降低接地阻抗
  3. 电源噪声问题:电源系统中的纹波、尖峰等噪声会影响设备的稳定性和性能。解决措施有在电源输入端和各功能模块的电源引脚处添加去耦电容,滤除高频噪声;采用电源滤波器,对电源进行滤波处理,减少电源中的干扰信号;优化电源电路的布局和布线,避免电源线与信号线平行敷设,减少电源噪声对信号的干扰
  4. 信号传输干扰问题:信号在传输过程中受到电磁干扰,导致信号失真、误码等。可采用屏蔽电缆传输信号,并确保屏蔽层良好接地;对高速信号和敏感信号进行差分传输,提高信号的抗干扰能力;合理规划信号布线,避免不同类型信号之间的相互干扰,如将数字信号和模拟信号分开布线
  5. 静电放电(ESD)问题:静电放电可能会损坏设备的电子元件,导致设备故障。应增加防静电措施,如在设备外壳、操作面板等容易产生静电的部位采用防静电材料;安装静电释放器件,如静电放电二极管、静电释放电阻等,将静电电荷快速释放到地;操作人员佩戴防静电手环、防静电服等,防止人体静电对设备造成损害
I / O工业物联网
工业伺服、控制器的 I/O 输入及输出口主要有以下几种类型:
  • 数字输入输出(Digital I/O):用于传输离散的二进制信号,如开关状态、逻辑电平。常见的有 PNP 数字量输入输出、NPN 数字量输入输出、继电器数字量输出等。相关标准如 IEC 61131-2 等对数字量接口的电气特性等有规定
  • 模拟输入输出(Analog I/O):用于传输连续变化的模拟信号,如电压、电流信号,像 ±5V、±10V 电压输入输出,4-20mA、0-20mA 电流输入输出等。标准有相关的工业过程测量和控制的模拟信号标准,如 IEC 60381 等
  • 脉冲输入输出(Pulse I/O):用于传输脉冲信号,常用于计数、位置控制等,如监测累积流量、控制伺服电机运动。在伺服控制中,脉冲接口相关标准会涉及到运动控制的脉冲频率、脉冲宽度等规范
  • 通信接口:包括串口通信(如 RS232、RS485,相关标准有 EIA-232、EIA-485)、以太网通信(遵循 IEEE 802.3 等标准)、现场总线通信(如 Profibus 遵循 EN 50170 等标准、Canbus 遵循 ISO 11898 等标准)
这些 I/O 口容易出现的问题点如下:
  1. 数字输入输出口:输入信号误判,如干扰导致输入状态错误;输出触点损坏,长期通断大电流使触点烧蚀、粘连;电气隔离问题,隔离不良导致信号串扰、损坏设备
  2. 模拟输入输出口:信号漂移,长时间运行或温度变化等导致输出信号偏离设定值;噪声干扰,使模拟信号失真,影响控制精度;量程匹配问题,输入输出量程与实际设备不匹配,导致数据不准确
  3. 脉冲输入输出口:脉冲丢失,高速脉冲传输时可能因干扰、线路问题等导致部分脉冲未被正确接收;脉冲频率不稳定,影响位置控制精度和电机运行平稳性;脉冲信号畸变,如波形失真、脉宽变化,使接收端误判
  4. 通信接口:通信中断,因干扰、线路故障、协议不匹配等导致通信突然停止;通信数据错误,数据传输过程中受干扰出现误码、丢包等;通信速率不稳定,时快时慢影响系统实时性和稳定性
常见问题及解决方法如下:
  • 传导干扰问题:干扰信号通过电源线、信号线等传导到其他设备。解决方法是在电源线和信号线上安装合适的滤波器,抑制传导干扰;优化布线,避免强电和弱电线路并行,减少传导耦合
  • 辐射干扰问题:设备向外辐射电磁能量,干扰周围其他设备。可采用屏蔽措施,对 I/O 口所在的电路板、模块进行屏蔽处理;合理设计 PCB 布局,减少信号环路面积,降低辐射强度
  • 静电放电(ESD)问题:静电可能通过 I/O 口放电,损坏设备或干扰信号。要增加防静电措施,如安装静电释放器件,对 I/O 口进行静电防护;操作人员做好静电防护,佩戴防静电手环
  • 电磁敏感度(EMS)问题:I/O 口对外部电磁干扰敏感,导致信号错误或设备工作异常。可选用抗干扰能力强的 I/O 芯片和器件;对 I/O 信号进行隔离和滤波处理,提高抗干扰能力
  • 电源噪声问题:电源纹波、尖峰等噪声会影响 I/O 口的稳定性和信号质量。在电源输入端和 I/O 口电源引脚处添加去耦电容,滤除高频噪声;采用稳定的电源模块,提高电源质量
PLC可编程逻辑控制器
内部电路主要分为以下几部分:
  • 中央处理器(CPU)电路:由控制器、运算器和寄存器组成,是 PLC 的核心,负责执行控制程序,处理输入信号,进行数据运算和逻辑判断,并产生输出信号
  • 电源电路:用于将外部输入的交流电转换为 PLC 内部所需的直流电,为中央处理器、存储器、输入输出接口等电路提供稳定的 5V、12V、24V 等直流电源,通常采用开关式稳压电源,具有稳压、抗干扰等功能
  • 存储器电路:包括系统存储器和用户存储器。系统存储器用于存放 PLC 的系统程序,由厂家编写并固化,一般为只读存储器(ROM);用户存储器用于存放用户编写的控制程序和数据,常采用可电擦除的 E2PROM 等存储器
  • 输入输出(I/O)接口电路:输入接口电路用于将按钮、行程开关、传感器等外部设备产生的信号转换为 CPU 能够识别的信号,可分为直流输入电路和交流输入电路;输出接口电路将 CPU 输出的信号转换为能驱动外部执行元件的信号,有继电器输出型、晶体管输出型和晶闸管输出型三种
  • 通信接口电路:实现 PLC 与其他设备或系统之间的数据交换,常见的有 RS232、RS485、以太网接口、现场总线接口等,遵循相应的通信协议标准
  • 扩展接口电路:用于连接扩展单元和功能模块,使 PLC 的配置更加灵活,以满足不同控制系统的需要
内部电路涉及的技术难点如下:
  • 高速信号处理:在一些高速控制场景下,如高速计数、高速脉冲输出等,需要 CPU 和相关电路能够快速准确地处理高频信号,确保计数精度和脉冲输出的稳定性,对电路的响应速度和抗干扰能力要求很高
  • 复杂算法实现:对于一些复杂的控制任务,需要 PLC 执行复杂的数学运算、逻辑运算和数据处理算法,如 PID 控制算法、模糊控制算法等,这要求 CPU 具有较强的运算能力和数据处理能力,同时也需要优化算法以提高执行效率
  • 可靠性设计:工业环境复杂恶劣,PLC 需要在高温、潮湿、振动、电磁干扰等条件下长期稳定运行,因此,在电路设计中需要采取一系列可靠性措施,如电源的稳定性设计、抗干扰设计、冗余设计等
  • 兼容性与可扩展性:在实际应用中,PLC 往往需要与多种不同品牌、不同类型的设备进行通信和协同工作,这就要求 PLC 的通信接口和协议具有良好的兼容性。同时,随着生产工艺的发展和需求的变化,PLC 系统需要具备可扩展性,以便能够方便地添加新的功能模块和 I/O 点
  • 实时性要求:在一些对实时性要求较高的控制系统中,如工业机器人控制、自动化生产线的高速分拣等,PLC 需要在极短的时间内完成输入信号的采集、程序的执行和输出信号的刷新,确保系统的实时响应能力
PLC 的 EMC 电磁兼容常见问题及解决方法如下:
  • 电源干扰问题

问题表现:电源中的纹波、尖峰、浪涌等干扰信号可能导致 PLC 工作异常,如程序运行错误、元件损坏等

解决方法:安装电源滤波器,滤除电源中的高频干扰信号;使用隔离变压器,将 PLC 的电源与其他设备的电源隔离,减少电源之间的相互干扰;配备浪涌保护器,防止雷击等瞬间高压对 PLC 造成损坏

  • 空间辐射干扰问题

问题表现:周围的强电磁场辐射可能影响 PLC 的正常工作,导致信号传输错误、程序运行不稳定等

解决方法:将 PLC 安装在金属屏蔽柜内,屏蔽外界的电磁辐射;对 PLC 的信号线采用双绞屏蔽线,并确保屏蔽层良好接地;合理布置 PLC 与其他设备的位置,避免将 PLC 暴露在强辐射源附近

  • 传导干扰问题

问题表现:干扰信号通过电源线、信号线等传导到 PLC 内部,引起系统故障

解决方法:对电源线和信号线进行合理布线,避免强电和弱电线路并行,减少传导耦合;在电源线和信号线上安装共模电感、差模电感等元件,抑制传导干扰

  • 接地问题

问题表现:接地不良可能导致 PLC 的电位不稳定,产生接地环路电流,引入干扰信号,还可能影响设备的安全性能

解决方法:确保 PLC 有独立、可靠的接地系统,接地电阻应符合要求(一般≤4Ω);将信号地、电源地、保护地分开,避免不同类型的接地相互干扰;采用多点接地或单点接地的方式,根据实际情况优化接地布局

  • 静电放电(ESD)问题

问题表现:静电可能通过 PLC 的输入输出接口、外壳等部位放电,损坏内部电子元件,导致设备故障

解决方法:在 PLC 的输入输出接口电路中增加静电保护元件,如静电放电二极管等;对 PLC 的外壳进行防静电处理,采用防静电材料;操作人员在接触 PLC 设备时,应佩戴防静电手环等防护用品,防止人体静电对设备造成损害
